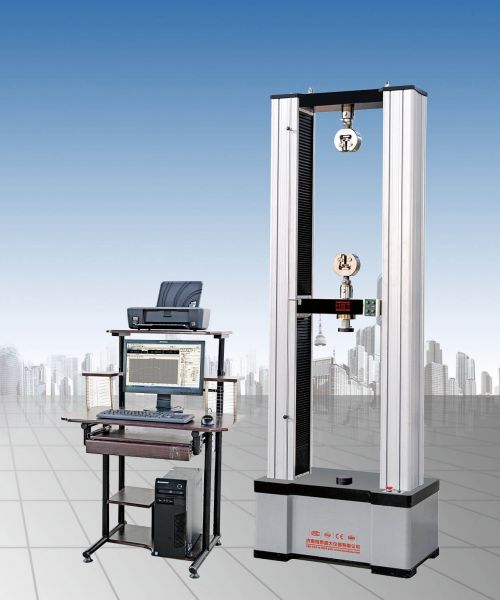

弹条万能试验机 产品详情 主要针对弹条进行力学性能检测,试验操作和数据处理符合TSGD2001-2006压力管道元件制造许可规则、GB/T1348-2009球墨铸铁件及GB228-2002《室温材料金属拉伸试验方法》的要求。
弹条万能试验机 方案描述
1主机主机采用油缸下置式主机,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机上方下横梁和工作台之间。
2传动系统下横梁升降电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整
3液压系统液压原理如图所示,为负载适应型进油节流调速系统,手动阀控制试验进程。
弹条万能试验机 主要性能技术指标
1试验力kN6002试验力示值相对误差≤示值的±1%3试验力测量范围试验力的2%~100%4夹紧方式液压夹紧5圆试样夹持直径范围mmΦ13~Φ26Φ26~Φ40(各一副)6扁试样夹持厚度范围mm0~307扁试样夹持宽度mm808拉伸试验空间mm5509压缩试验空间mm50010控制柜外形尺寸mm1000×460×80011主机外形尺寸mm780×550×200012电机功率kW2.113主机质量kg250014立柱净间距(mm)45015上下压盘尺寸mmΦ15016弯曲支棍间距mm40017弯曲支棍宽度mm14018容许弯曲度mm10019活塞行程mm20020活塞移动速度mm/min约8021试验空间调整速度mm/min约150
