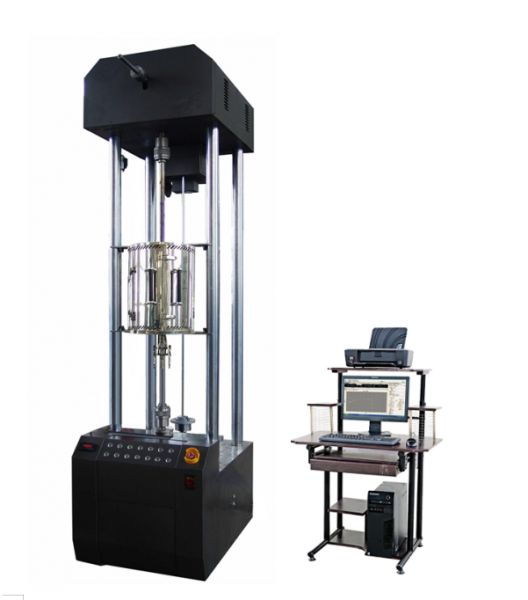

一、功能及用途:
用于各类金属及合金在一定的温度和恒定的拉伸负荷作用下,测量金属材料的蠕变性能和持久性能。
二、 应用行业:
用于:计量质检、航空航天、冶金钢铁、机械制造、电子电器、汽车生产、民用核能、民用航空、高等院校、科研院所、商检仲裁等行业。
三、相关标准:
试验机设计制造、检验、使用符合国家标准和有关行业标准,适用标准如下:
1、JB/T9373-1999《拉力蠕变试验机技术条件》
2、JJG276《高温蠕变、持久试验机》
3、GB/2611-92《试验机通用技术要求》
4、GB/T16825.2-2001《拉力蠕变试验机施加力的检验》
5、GB/T2039-1997《金属拉伸蠕变及持久试验方法》
6、HB5151-1996《金属高温拉伸蠕变试验方法》
7、HB5150-1996《金属高温拉伸持久试验方法》
四、技术规格与主要参数:
技术指标 |
性能参数 |
|||||
主机部分 |
||||||
产品型号 |
HST304-A1 |
HST504-A1 |
HST804-A1 |
HST105-A1 |
||
试验力 |
30kN |
50kN |
80kN |
100kN |
||
小试验力 |
300N |
500N |
800N |
1000N |
||
试验力准确度 |
≤1% |
|||||
小砝码 |
1N |
|||||
调平方式 |
自动调平衡,调平精确高、可靠性好、稳定性好 |
|||||
自动调平范围 |
±0.1mm(试样变形) |
|||||
机械式杠杆级数 |
1级 |
2级 |
||||
杠杆比 |
1:100 |
1:50 1:100 |
||||
下拉杆速度 |
慢速2mm/min,快速50mm/min |
|||||
杠杆调平速度 |
2mm/min |
|||||
下拉杆行程 |
0-250mm |
|||||
上下夹头偏心率 |
≤12% |
|||||
负荷监控系统 |
可监测加载时施加于试样上的力值,防止加载砝码超过或少于设定值 |
|||||
负荷监测测量范围 |
1%-100%FS |
|||||
负荷监测示值相对变动值 |
±1% |
|||||
手动卸载机构 |
设置有手动调节机构,意外停电时,可用其卸载,能有效地保护机器及在测试样的安全。 |
|||||
计时误差 |
±0.1% |
|||||
主机电源 |
380V±10%;50Hz |
|||||
主机功率 |
1kW |
1.5kW |
1.5kW |
1.5kW |
||
主机外型尺寸长×宽×高mm(L×W×Hmm) |
920×650×2500 |
1000×750×2600 |
1000×750×2600 |
1000×750×2600 |
||
变形测量系统 |
||||||
变形测量传感器 |
变形测量范围 |
变形测量分辨率 |
变形测量准确度 (变形测量误差) |
|||
国产数码变形传感器 |
0.001mm |
0~10mm:10μm 0~50mm:30μm |
||||
国产光栅尺* |
0~5mm、0~10mm 0~30mm、0~50mm |
0.001mm |
0~15mm:2μm 15~25mm:3μm 25~50mm:4μm |
|||
进口光栅尺* |
0~12mm |
0.0001mm |
0~12mm:1μm |
“ * ”代表该部件可另行选配
电炉及控温系统 |
||||
电炉结构 |
筒式推拉结构电阻炉,采用三段电炉丝加热,分段控制 |
对开式结构电阻炉,采用三段电炉丝加热,分段控制 |
||
工作温度范围 |
200℃~1200℃ |
300℃~1100℃ |
||
有效均温区长度 |
200mm |
150mm |
||
炉膛内径尺寸 |
Φ80mm |
|||
电炉外型尺寸 |
Φ300×450mm(可根据用户需求进行调整) |
|||
炉丝(电热体) |
采用HREφ5mm电热管 |
采用φ0.1mm炉丝 |
||
加热炉供电电压 |
供电电压25V |
供电电压380V |
||
电炉使用寿命 |
≤1200℃下连续工作时间,大于30000小时 |
|||
炉表温度(平均) |
1200℃时,≤90℃ 700℃时,≤50℃ |
|||
电炉升降方式 |
电动升降机构提升和下降电炉,断电后可手动升降 |
手动旋转 |
||
加热功率 |
5kW |
|||
控温仪表 |
宇电温控表 |
|||
导电温控表(日本)(可选)* |
||||
测温热电偶 |
K型偶热电偶 |
|||
S型偶热电偶(可选)* |
||||
高温电炉温度精度(℃) |
试验温度 |
温度波动 |
温度梯度 |
|
200~600 |
±2 |
2 |
||
>600~900 |
±3 |
3 |
||
>900~1100 |
±4 |
4 |
“ * ”代表该部件可另行选配
