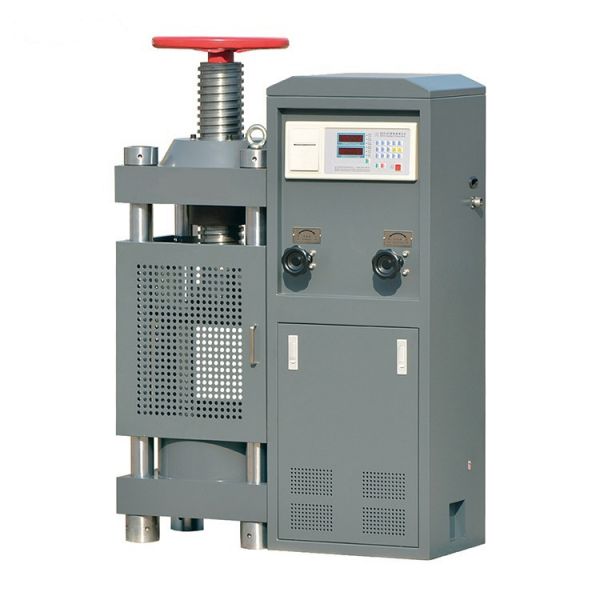

1锻造件压力试验机锻造件液压万能试验机的主机采用油缸下置、涡轮蜗杆传动式主机,压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。拉伸空间位于主机的上方。
2传动系统:采用横穿移动横梁的蜗轮蜗杆传动机构来调整试验空间,使传动系统与定位系统彻底分离,加载系统几何中心与受力中心完全一致,保证了上下钳口的同轴度和主机的耐久性。
3液压系统(琴台式油源)。
4控制系统。
锻造件压力试验机主要技术参数:
1.试验力()100、300、600、1000;
2.试验力测量范围:()2-100、6-300、12-600、20-1000;
3.试验力示值精度:±1%;
4.位移测量分辨力:0.01mm;
5.变形测量精度:±0.5%;
6.恒力、恒变形恒位移控制精度设定值:<10%FS时,设定值的±1.0%以内、 设定值≥10%FS时,设定值的±0.5%以内;
7.变形速率控制精度速率:<0.05%FS时为±2.0%设定值内 、速率≥0.05%FS时为±0.5%设定值内;
8.弯曲试验支滚间距:450mm;
9.支滚宽度:140mm;
10.支点直径:30m40mm;
11.活塞行程:250mm;
12.锻造件压力试验机的夹紧方式:内置式液压夹紧;
13.外形尺寸主机:900×550×1900mm、1100×650×2325mm、1225×750×2640mm;
14.整机重量:2200kg、2800kg、3000kg、4500kg;
15.拉伸空间:600mm、800mm、850mm;
16.压缩空间:500mm、700mm、750mm;
17.扁试样夹持厚度:0-15mm、0-15mm、0-40mm;
18.锻造件液压万能试验机的圆试样夹持直径:φ6-φ22mm、φ6-φ26mm、φ13-φ40mm、φ13-φ60mm;
锻造件压力试验机 主机标准配置
u 高强度主机一台;
u 一体式台式油源控制柜一台;
u 高精度压力传感器一支;
u 数显操作仪表一套;
u 微型打印机一台;
u 试验机专用压缩辅具一套。
