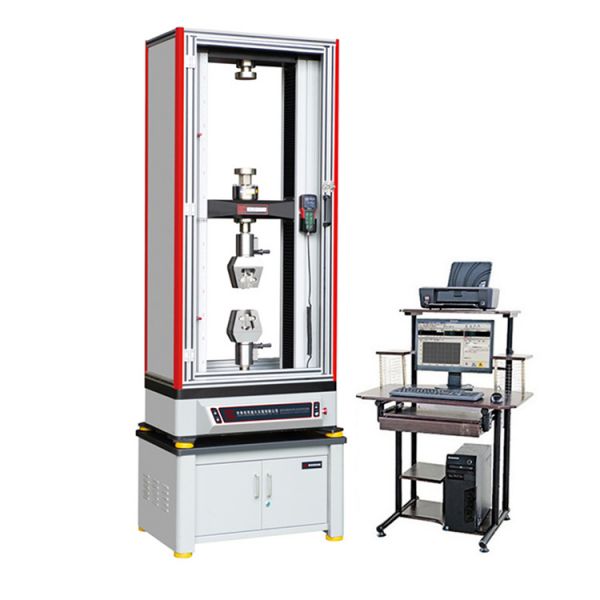

主机由上横梁、移动横梁与工作台通过立柱、滚珠丝杠连接成刚性落地式框架结构,交流伺服电机及交流伺服调速系统安装在工作台下面,交流伺服电机通过同步齿型带减速机构驱动双滚珠丝杠旋转,从而带动移动横梁做上下移动以实现对试样加载(移动横梁与工作台之间安装有压缩、弯曲附具,可对金属或非金属材料试样进行压缩及弯曲试验; 移动横梁与上横梁之间安装有拉伸附具,可对金属或非金属材料试样进行拉伸试验)。测力传感器安装在移动横梁的下部,用于测量试验力的大小;交流伺服电机内置位移测量系统,用于测量试样的位移量,也可近似代替试样的变形量;对部分金属材料,试验机配置试样延伸率的专用测量装置-引伸计,引伸计的双夹头夹住试样标距两点,实时测量试样标距两点的分离距离,即试样的变形量,微机(PC机或液晶单片机)控制试验过程,并实现数据处理及输出。
轴承钢球压力试验机产品参数:
1.名称:机型B
2.试验力:50
3.准确度等级:1级
4.试验力示值允许误差极限:示值的±0.5%以内
5.负荷测量范围:满量程的0.4%~100%FS
6.试验力示值分辨率:试验力的1/500000
7.变形测量范围:1-100%FS
8.变形示值误差极限:示值的±0.5%以内
9.变形分辨力:变形量的1/500000
轴承钢球压力试验机 主机标准配置
配置名称 |
配置型号或说明 |
数量 |
主机 |
台式主机 |
一台 |
交流伺服电机 |
台湾东元 |
一台 |
交流伺服驱动器 |
台湾东元 |
一套 |
滚珠丝杠 |
台湾ABBA |
一套 |
控制器 |
HST DTC-350 (基于高端SOC微处理器,全数字闭环电气系统) |
一套 |
负荷传感器 |
广测 |
一台 |
中文版试验软件 |
TestPilot_MAXTEST |
一套 |
负荷传感器 |
50KN |
一支 |
拉伸夹具 |
X204 |
一套 |
压缩夹具 |
YS204 |
一付 |
计算机 |
联想主流配置 |
一台 |
打印机 |
HPA4彩色喷墨打印机 |
一台 |
