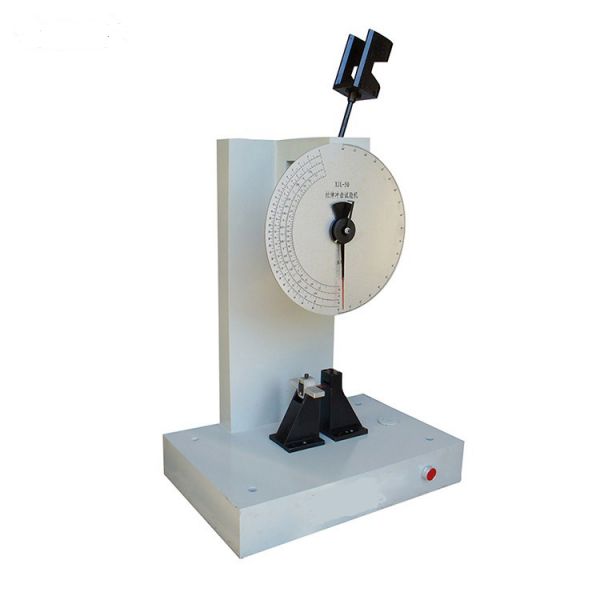

XJJD-5/50数显式简支梁冲击试验机

XJJD-5/50数显式简支梁冲击试验机

XJJD-5/50数显式简支梁冲击试验机

产品分类: 冲击试验机及拉床、低温槽
产品概述:XJJ-50简支梁式冲击试验机,符合ISO179、GB/T1043、GB/T8762等标准,适用于各种非金属材料冲击韧性测试,包括机械加工及注塑成型有缺口和无缺口的试样。指针式结构简单、操作方便、测试速度快、数据准确、性能稳定可靠。

XJJD-5/50数显式简支梁冲击试验机,符合ISO179、GB/T1043、GB/T8762等标准,适用于各种非金属材料冲击韧性测试,包括机械加工及注塑成型有缺口和无缺口的试样。指针式结构简单、操作方便、测试速度快、数据准确、性能稳定可靠。

XJJD-5/50数显式简支梁冲击试验机


XJJD-5/50数显式简支梁冲击试验机技术参数:

参  数

XJJ-50 J

冲击速度

3.8m/s

摆锤能量

7.5J、15J、25J、50J

打击中心距

380mm

摆锤扬角

160°

刀刃圆角半径

R=2±0.5mm

钳口圆角半径

R=1±0.1mm

冲击刀刃夹角

30±l°

摆锤空冲击能量损失

0.5%

钳口支撑间距(mm)

40、60、70、95

外形尺寸(mm)

460x330x745

XJJD-5/50数显式简支梁冲击试验机试样类型表


试样类型

长L(mm)

宽b(mm)

厚h(mm)

支撑线间距离

1

80±2

10.0±0.5

4±0.2

60

2

50±1

6±0.2

4±0.2

40

3

120±2

15±0.5

10±0.5

70

4

125±2

13±0.5

13±0.5

95


试样缺口:A型缺口  45°±1°  缺口底部半径R=0.25±0.05mm

B型缺口  45°±1°  缺口底部半径R=1±0.05mm

C1型缺口 2±0.2     直角缺口
