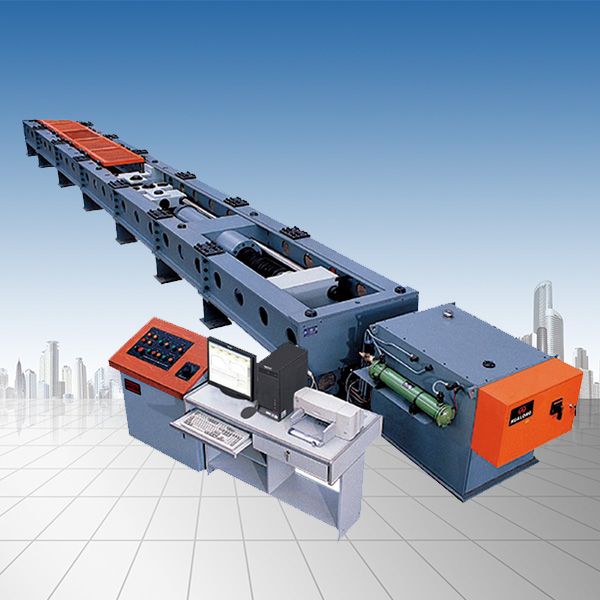

MGW-6500静载锚固试验机产品构成:
该卧式静载锚固机由主机和控制柜(含油源、泵站)及微机控制系统三部分组成。
1)主机:由负荷传感器、机架、吊架、吊梁、围板、千斤顶及垫板、锚板、锚具等组成。其中锚板、锚具及垫板随做不同的试验根数而更换不同的锚板和锚具。
2)控制柜:由控制面板、电机泵、送油阀、回油阀、截止阀、电磁换向阀、电液伺服数字阀、管路、油箱等系统构成,主要实现对油缸(千斤顶)、活塞启动、后退、停止、压力大小、速度快慢的控制。
3)微机控制电液测控系统。
4)电气系统。
MGW-6500静载锚固试验机产品配置:
1.6500空心千斤顶 一个
2.250前卡空心顶 一个
3.电动油泵 两个
4.6500机架 一台
5.6500空心负荷传感器 一只
6.长短顶套、卸锚器 各一件
7.拉线式编码器 一件
8.计算机:联想计算机 一台
9. 打印机:HP喷墨打印机 一台
10. 中文Windows平台下的通用试验软件包 一台
11. 多功能试验数据采集卡 一个
MGW-6500静载锚固试验机产品参数:
试验力 |
5000/6500 |
测量范围 |
4%-100%(全程不分档 等效三档) |
示值准确度(试验力) |
优于示值的±1% |
位移测量范围 |
0-200mm |
示值准确度(位移) |
±1% |
重复性 |
±0.5% |
相对分辨率 |
±0.5% |
活塞行程 |
≥200mm |
拉伸间距 |
≥3000mm |
系统软件 |
(XP/2000新版)采用中文Windows XP/2000平台 |
