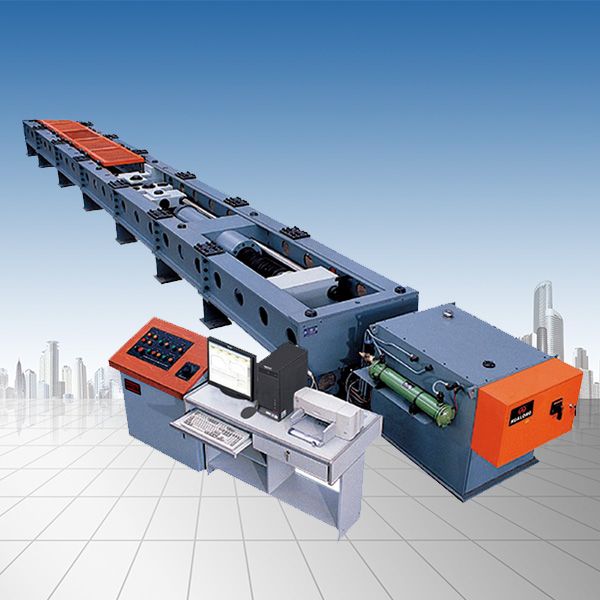

卧式风电吊具拉伸性能试验机

卧式风电吊具拉伸性能试验机主机部分

u WAW-600W型试验机主要用于超长部件的拉伸试验，可以满足国家标准关于试验规定中的各项标准试验，可以进行材料或产品的工艺合格性能验证试验。

u 该产品主机是框架式结构，框架前端横梁与移动横梁之间为拉伸空间,拉伸空间可通过移动横梁进行。

u 气弹簧支撑式，全封闭防护罩。

u 电动调节式移动横梁。

卧式风电吊具拉伸性能试验机 产品技术参数

u 主机结构形式：框架式结构；

u 试验力：600kN；

u 试验机级别： 1级；

u 试验力测量范围：2%-100%FS；

u 试验力分辨力：满量程的1/20000；

u 试验力示值相对误差：±1%；

u 位移测量分辨力：0.01mm；

u 位移示值相对误差：±1%；

u 电子引伸计标距：50mm；

u 电子引伸计有效行程：10mm；

u 变形示值相对误差：±0.5%；

u 应力加荷速率范围：400N/s～40kN/s；

u 位移加载速度：0.1～100mm/min；

u 变形加载速度：0.00005～0.05mm/S；

u 拉伸夹头间有效间距：12000mm；

u 油缸行程：1000mm；

u 有效跨距：800mm；

u 总功率：5.5kVA(AC 380V）+ 0.5kVA（AC 220V）；

卧式风电吊具拉伸性能试验机 产品标准配置

? 标准主机

u 600kN高刚性框架式双空间主机。

u 高精度轮辐式负荷传感器。

u 拉线式位移光电编码器。

? 标准油源系统

u 7.5L/min油源一台。意大利ATSO比例控制阀，精密高压柱塞泵，油研公司的单向阀、溢流阀、电磁换向阀，以及知名品牌滤油器、空气滤清器等附件。

u 全数字闭环控制系统；

u 微机控制电液伺服万能试验机专用试验软件(中文版)；

u 联想台式电脑一台；

u HPA4彩色喷墨打印机一台；
