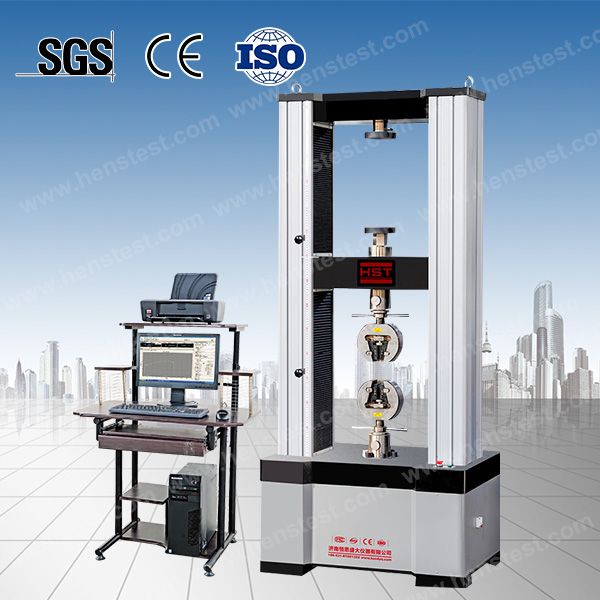

WBW-50水泥砂浆拉力试验机

WBW-50水泥砂浆拉力试验机

WBW-50水泥砂浆拉力试验机

产品分类: 材料试验机
产品概述:WBW-50水泥砂浆拉力试验机产品详情
WBW-50水泥砂浆拉力试验机  产品详情

1、WBW系列微机控制保温材料试验机是专门针对复合砂浆保温系统、聚苯板薄抹灰外墙保温系统、硬质聚氨脂发泡复合板外墙保温系统及其它外墙保温系统及屋面保温材料进行各种理化性能试验测试研制的。

2、WBW系列微机控制保温材料试验机采用先进设计理念,外形美观、操作方便、性能稳定可靠。计算机通过我公司研制的全数字控制系统(PCI卡)、直接控制伺服调速系统及伺服电机转动,交流伺服电机转速经减速系统减速后传递给精密滚珠丝杠副实现横梁上升、下降、试验等动作,完成试样的拉伸、压缩等力学性能试验。

3、试验机专业软件实现自动求取弹性模量、屈服强度、抗拉强度、断裂强度、试样延伸率、减震系统的刚度、定力求变形、定变形求力等数据和指标,可满足恒位移、恒应力、恒变形的闭环控制方式、试验过程可标准要求编程控制。计算机控制系统对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求、试验报告多样化如WORD、EXECEL等方式。

4、本机无污染、噪音低,效率高,具有较宽的调速范围。本机适用于各种金属、非金属及复合材料的力学性能指标的测试,完全符合国家相关标准的要求。

5、该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、汽车制造、减震系统等行业的材料检验分析,是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

WBW-50水泥砂浆拉力试验机

WBW-50水泥砂浆拉力试验机依据标准:

1、JC/T992-2006《墙体保温用膨胀聚乙烯板胶粘剂》

2、JC/T993-2006《外墙外保温用膨胀聚乙烯板抹面胶浆》

3、JC/T547-2005《陶瓷地砖胶粘剂》

4、JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》

5、JC890-2001《蒸压加气混凝土用砌筑砂浆与抹面砂浆》

6、JC/T907-2002《混凝土界面处理剂》

7、JG158-2004 《胶粉聚苯颗粒外墙外保温系统

8、DBJ01-38-2002《外墙外保温施工技术规程 聚合物水泥砂浆胶粘剂》

9、DBJ/T01-50-2002《外墙外保温施工技术规程 柔性耐水腻子》

WBW-50水泥砂浆拉力试验机结构性能:

1、高强度主机:产品采用双空间门式结构,上空间拉伸,下空间压缩、弯曲。主机部分由四根导向立柱、上横梁、中横梁、工作台组成落地式框架,调速系统安装在工作台下部。具有调速精度高、范围宽、性能稳定的交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转,滚珠丝杠副驱动中横梁,带动拉伸辅具(或压缩、弯曲等辅具)上下移动,实现试样的加荷与卸载。该结构保证机架有足够的刚度,同时实现高效、平稳传动。

●门式框架结构,整体冲压机壳,外观整洁雅致。

●精密滚珠丝杠仅承受拉力,有效延长寿命及刚性稳定性.

●精密丝杠副加载方式,双螺母背紧消间隙,确保系统高刚性及高动态性能.

2、结构原理:采用圆弧同步带轮减速,零间隙滚珠丝杠副传动,传动无间隙,使试验力和变形速度精密控制得到保证。电机通过三级同步带轮减速以后带动丝杠旋转,从而推动移动横梁在选定的速度下作直线运动以实现各种试验功能

3、主机框架:表面经过钝化、底漆、面漆等工艺处理。

4、滚珠丝杠副:采用滚珠丝杠副,以确保无间隙传递和控制精度。双套滚珠丝杠安装框架内两侧,上端与上横梁轴承连接,滚珠螺母与中部活动横梁固定连接,下端与框架台面下部两端带轮连接,带轮旋转带动滚珠丝杠旋转,使中横梁升降产生拉力或压力。利用中横梁快速升降还可以调节试验空间。

4、传动系统:安装于工作台下部,由同步齿形带及同步齿形带轮所组成,此种传动系统可有效地消除传动过程中的间隙和滑移现象,确保控制的精确性。系统采用二级减速,由两根同步齿形带和五个同步带轮组成。本机不应用减速机,采用传动系统直接减速方式,此种减速方式的优势有两点:一是低噪音,二是免维护。

5、主机横梁:分为上横梁和中横梁,采用中型厚度的

WBW-50水泥砂浆拉力试验机  产品参数:

1 试验力 10/20/50/100

2 试验机级别 0.5级/1.0级

3 负荷测量范围 0.2%~100%FS(0.5级)/1%~100%FS(1.0级)

4 示值相对误差 ±0.2%(0.5级)±1%(1.0级)

5 试验力分辨率 1/±500000FS(全程分辨率不变)

6 变形测量范围 0.2%~100%

7 力控速率调节范围 0.005%~5%FS/S

8 力控速率控制精度 速率<0.05%FS时,为±1%设定值以内;

速率≥0.05%FS时,为±0.5%设定值以内;

9 变形速率调节范围 0.005~5%FS/s;

10 变形速率控制精度 速率<0.05%FS/s时,为设定值的±1%以内;

速率≥0.05%FS/s时,为设定值的±0.5%以内;

11 位移速率调节范围 0.005~500mm/min;

12 位移速率控制精度 为设定值的±0.2%以内;

13 恒力、恒变形、恒位移控制范围 0.5%~100%FS

14 恒力、恒变形、恒位移控制精度 设定值≥10%FS时,为设定值的±0.5%以内

设定值<10%FS时,为设定值的±1%以内

15 有效试验跨度 400mm

16 有效拉伸空间 700mm
