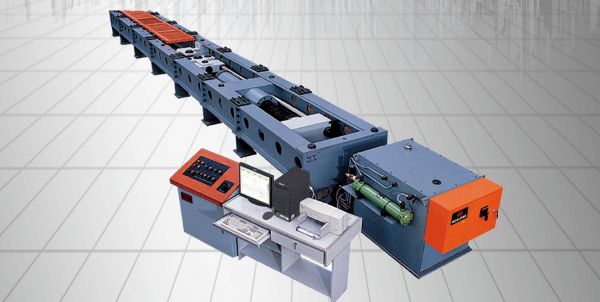

脚扣卧式拉力拉伸负荷试验机  产品详情  脚扣卧式拉力拉伸负荷试验机为煤电企业、煤矿机械设备、安全生产检验所、技术监督等行业的理想检验设备,适用于电线电缆、瓷瓶、双钩、钢绞线、安全带、腰绳、脚扣等产品的拉伸负荷,破坏等试验,要求操作灵活方便,加载缓慢平稳,机体承载能力强等优点.

脚扣卧式拉力拉伸负荷试验机 主要技术指标

1.试验力：2000kN；（可根据用户的要求特殊定做）

2.测力范围： 0～800kN、 0～2000 kN、 0～2000 kN 3档 ；

3.试验力准确度：±1%；

4.试验空间（不包括活塞行程）：500-6000mm(可根据用户的要求特殊定做）；

5.活塞行程：1000mm；

6.位移测量范围：2500mm；

7.位移测量分辨率：0.01mm；

8.拉头空载快进速度：不小于200mm/min；

9.试验速度：0-80mm/min；

10.工作中心高：1000mm；

13.主机外形尺寸约（长*宽*高）：15000x1200x1400mm；

14.可显示多种试验曲线：力-位移、力-时间、力-变形、应力-应变等。

脚扣卧式拉力拉伸负荷试验机技术  方案分项描述

1、主机说明

1.1. 机架整体采用钢板焊接框架结构，通过前后夹头座、油缸及前横梁组成系统主结构；

1.2.后夹头座采用手动推动方式进行试验空间有级调整；

1.3.主机外形在满足卧式试验设备技术要求的基础上进行设计，造型简洁明快、比例协调、色彩搭配合理，使试验设备的稳定性、安全性、美观性达到完美统一。

2、脚扣卧式拉力拉伸负荷试验机加载器技术说明：

2000kN主油缸加载器

2.1单出杆双作用结构方式，采用精密加工技术制作；

2.2采用进口格莱圈－斯特封密封元器件，保证油缸活塞间的低阻尼特性；

2.3采用负荷传感器实现轴向2000kN试验力的测量，并有高精度的位移测量；

2.4活塞杆头部直接安装球铰支座及法兰盘实现与高精度负荷传感器联接。
