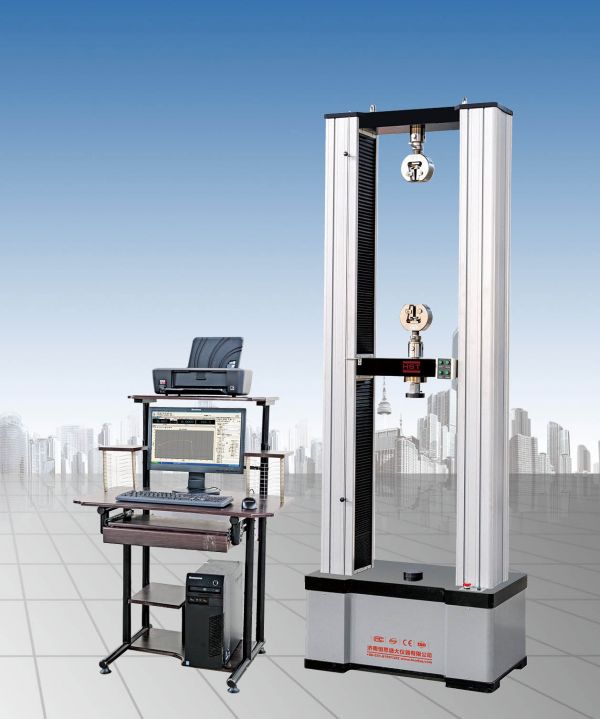

弹簧拉压万能试验机 产品详情 主要适用于精密螺旋弹簧、碟型弹簧等各种弹簧的强度性能检测,广泛应用于弹簧制造企业,低压电器厂,动力机械厂,大专院校及科研单位。
弹簧拉压万能试验机 性能特点:
1主机
1.1该机采用门式双空间结构;上拉、下压。
1.2调速系统采用交流伺服电机和减速机,性能稳定可靠,具有过流、过压、
过载等保护装置。调速范围可达0.01~500mm/min。
1.3传动部分采用圆弧同步齿形带,精密丝杠副传动,传动平稳,噪音低,传动效率
高。
2控制系统、操作软件及数据处理系统
2.1本软件由动态通迅,速度控制,参数输入,数据处理,结果观察,记录查询,图表显示,图表打印,数据保存等功能模块组成。
2.2试验方式多样化,可以设置弹簧的试验力,检测弹簧的剩余高度或变形量;也可以设置弹簧的剩余高度,检测试验力,克服了弹簧回弹应力对试验数据的影响,使整个试验过程自动化。
a)设定试验力P,检测弹簧的变形量F。
b)设定变形量F,检测弹簧的试验力P。
c)设定试验力P,检测弹簧的剩余高度H(或拉伸弹簧的拉伸长度);
d)设定弹簧的剩余高度H(或拉伸弹簧的拉伸长度),检测弹簧的试验力P;可以对弹簧设定预压缩高度进行预压缩,预压缩次数可以随意设定。
e)多可以设置十个检测点(可以设定进回程检测)。
f)弹簧变形量的检测以工作压盘接触弹簧为准,此时试验力应有反应,试验力(即初始力)的大小任意设定。
g)由传感器引起的变形量可以补偿。即传感器和整机刚度引起的变形量不影响位
移的精度。
h)具有过载自动停机功能;
i)中横梁的位置显示数,在更改以前可记忆。
弹簧拉压万能试验机 主要技术指标:
1.试验力:50kN
2.试验力测量范围:0.4%--100%
3.试验力示值精度:优于示值±1%
4.试验力分辨力:1/300000(全程不分档或等效6档)
5.横梁位移测量精度:分辨率高于0.0025mm
6.变形测量精度:±0.5%(在0.2—10mm范围内)
7.试验速度范围:0.01—500mm/min,无级调速
8.速度控制精度:±1%(0.01~10mm/min);±0.5%(10~500mm/min)
9.恒力、恒变形、恒位移控制范围:0.2%-100%FS
10.恒力、恒变形、恒位移控制精度:
设定值<10%FS时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.1%以内
11.变形速率控制精度:速率<0.05%FS时为±2.0%设定值内
速率≥0.05%FS时为±0.5%设定值内
12.试验空间:A.拉伸空间:600mmB.压缩空间:700mm
13.夹具形式:楔形夹具体
平钳口0-7mm圆钳口?4-?9mm
14.压盘尺寸:φ100 mm
15.整机电源:单相,220V±10%,50Hz,功率:1.5 kW
16.工作环境:室温—35℃,相对湿度不超过80%
17.主机尺寸:760×500×1750mm
18.重量:460kg
