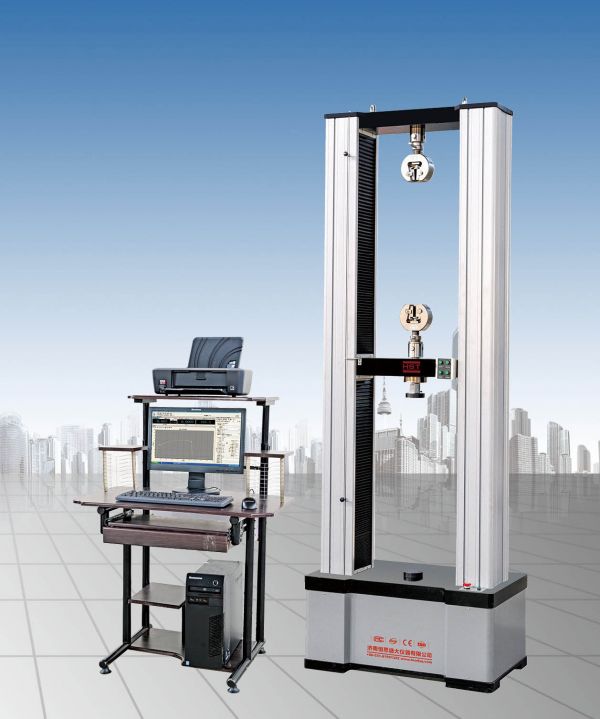

拉伸强度试验机

拉伸强度试验机  产品详情  采用国产伺服电机,高精度滚珠丝杠，高精度传感器，新独立控制器，三闭环伺服控制系统作为动力源；采用先进的芯片集成技术，专业设计的PCI数据采集放大和控制系统，试验力、变形的放大、A/D转换过程实现了全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，电子拉力试验机可根据GB、JIS、ASTM、DIN、ISO等标准自动求取试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。

拉伸强度测试机重要功能：

1、主机

1.1产品采用单柱式结构，整机精巧美观；

1.2 配置拉伸、压缩夹具各一套；

1.3全数字式交流伺服电机和伺服驱动器，性能可靠、稳定，具有过流、过压等保护装置；

1.4 采用精密丝杠和精密减速机构传动，传动平稳、噪音低。

2、测控系统

2.1自动清零：主控制系统接到试验开始指令后，系统便自动清零；

2.2自动换档：根据负荷大小自动切换到适当的量程，以确保测量的精度；

2.3自动试验：试验设定结束后，可自动完成试验过程；

2.4批量试验：相同规格的试样，一次设定可自动完成同一批次的试验；

2.5自动打印：试验结束后，可自动打印试验结果；

2.6实时显示：试验力和试验峰值可实时显示；

2.7限位保护：具有程控和机械两种限位保护功能；

2.8过载保护：当负荷超过值的2%-10%时，自动停机；

2.9紧急停机：设有急停开关，用于紧急状态时切断电源。

拉伸强度测试机结构原理

采用圆弧同步带轮减速，零间隙滚珠丝杠副传动，传动无间隙，使试验力和变形速度精密控制得到保证。电机通过三级同步带轮减速以后带动丝杠旋转，从而推动移动横梁在选定的速度下作直线运动以实现各种试验功能。

拉伸强度测试机主机框架：

用型钢制作，表面经过钝化、底漆、面漆等工艺处理。

滚珠丝杠副：

用德国霹西公司产滚球丝杠副，以确保无间隙传递和控制精度。双套滚珠丝杠安装框架内两侧，上端与上横梁轴承连接，滚珠螺母与中部活动横梁固定连接，下端与框架台面下部两端带轮连接，带轮旋转带动滚珠丝杠旋转，使中横梁升降产生拉力或压力。利用中横梁快速升降还可以调节试验空间。

传动系统；

安装于工作台下部，由同步齿形带及同步齿形带轮所组成，此种传动系统可有效地消除传动过程中的间隙和滑移现象，确保控制的精确性。系统采用二级减速，由两根同步齿形带和五个同步带轮组成。本机不应用减速机，采用传动系统直接减速方式，此种减速方式的优势有两点：一是低噪音，二是免维护。

夹头体；拉伸试验用楔形结构，采用铸钢件毛坯加工而成，一侧封闭，另一侧用于安装滑动卡板和夹块，表面电镀。分为上部夹头体和下部夹头体，上部夹头体与活动横梁上所安装的传感器连接，下部夹头体与工作台连接。

移动控制盒；用于在调整试验空间时操作移动横梁快速升降，具有快/慢、步进等多种操作方式，可自由吸附粘贴于主机易于操作的部位。
