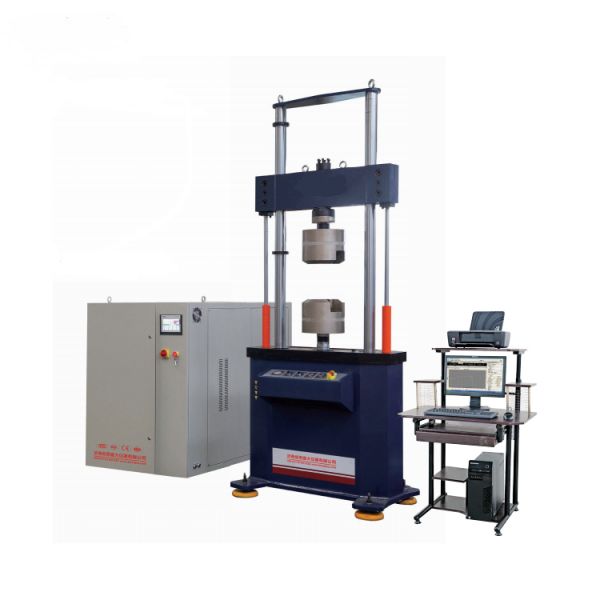

微机控制弹簧疲劳试验机

微机控制弹簧疲劳试验机是由驱动系统、传动系统、计算机控制显示等系统组成，适用于各种螺旋弹簧的疲劳性能试验。该试验机由电磁调速系统控制电机运行，通过偏心装置带动连杆使往复压板上升、下降，完成对弹簧的往复压缩疲劳试验。该机无污染、效率高，具有较宽的调频范围和试验空间，配上合适的辅具，可完成不同规格的弹簧疲劳试验。该机通过单片机控制，实现试验次数到达自动停机功能，该机，结构简单，故障率低，性能稳定、可靠，操作简单。广泛应用于厂矿企业、科研院校等行业。

微机控制弹簧疲劳试验机产品构成：

【主 机】机械加载，采用传统的曲柄连杆机构，电磁调速电动机驱动，利用飞轮的储能方式，保证加载的均匀稳定性和运行的可靠性，使整个交变应力形成良好的正弦波形。另外还具备弹簧预调节装置（电动调节方式）、振幅调节装置（手动调节方式）等。

【传 动 系 统】由增速装置、丝杠及导向部分组成。

【驱 动 系 统】电磁调速电动机驱动。

【测量控制系统】由计算机数据采集处理系统、计数器、调速控制器装置、力测量系统以及位移测量系统等组成，通过各种信号处理，实现显示、控制等功能并记录试验次数、试验频率、试验力、位移等。并实时显示力—变形曲线、力—时间曲线、变形—时间曲线等。调整简单，性能稳定。

【软件操作系统】采用WIN2000/XP中文操作平台，试验报告的格式可以以Word或Excel格式输出。

【安全保护装置】达到设置次数以及时间自动停机、过电流、过电压、超速保护装置等。

【附 具】通用夹具。

微机控制弹簧疲劳试验机产品参数：

1．试验力： 5kN

2．振幅： Max：±50mm

4．弹簧工位： 可试验1只弹簧

5．计数器容量： 9×109次

6．功能： 设置试验次数自动停机

7．被试验弹簧的自由高度： 200mm

8．被试验弹簧的外径： Φ100mm

9．主电机功率： 7kW

10．显示： 计算机屏幕显示

产品配置：

主机（含负荷传感器1只）： 一台电器控制柜： 一台数据采集控制卡： 一套“联想”品牌计算机（19寸液晶显示器） 一台惠普A4喷墨打印机 一台微机控制弹簧疲劳试验机操作软件 一套（光盘）通用附具： 1套（供方提供接口图纸）

8．技术资料：含使用说明书与维护手册（附控制系统原理图、易损件图、附具接口尺寸图等）、合格证书、装箱单
