5吨弹簧钢丝专用万能试验机

5吨弹簧钢丝专用万能试验机

5吨弹簧钢丝专用万能试验机

产品分类: 弹簧试验机
产品概述:5吨弹簧钢丝专用万能试验机产品详情

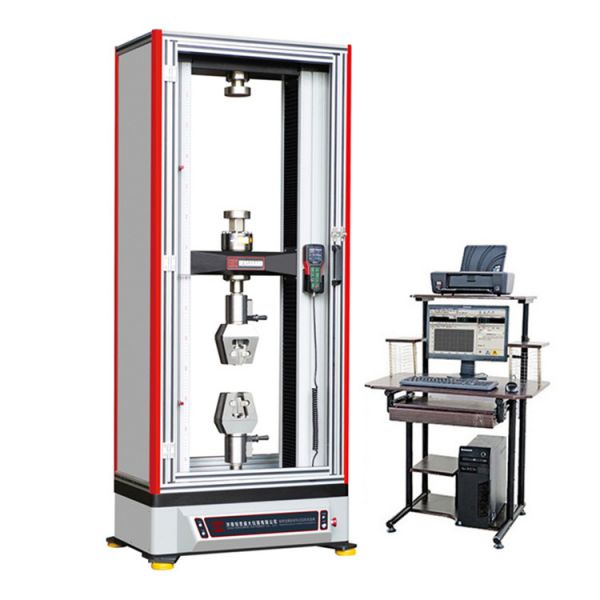

5吨弹簧钢丝专用万能试验机  产品详情  是专门针对高等院校、科研院所而设计的新一代微机控制电子万能试验机。计算机系统通过全数字控制器,经调速系统控制伺服电机转动,经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降,完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验,另外配置种类繁多的试验附具,在金属、非金属、复合材料及制品的力学性能试验方面,具有非常广阔的应用前景。


5吨弹簧钢丝专用万能试验机  主要技术指标:

1.试验力:50kN

2.试验力测量范围:0.4%--100%

3.试验力示值精度:优于示值±1%

4.试验力分辨力:1/300000(全程不分档或等效6档)

5.横梁位移测量精度:分辨率高于0.0025mm

6.变形测量精度:±0.5%(在0.2―10mm范围内)

7.试验速度范围:0.01―500mm/min,无级调速

8.速度控制精度:±1%(0.01~10mm/min);±0.5%(10~500mm/min)

9.恒力、恒变形、恒位移控制范围:0.2%-100%FS

10.恒力、恒变形、恒位移控制精度:

设定值<10%FS时,设定值的±1.0%以内

设定值≥10%FS时,设定值的±0.1%以内

11.变形速率控制精度:速率<0.05%FS时为±2.0%设定值内

速率≥0.05%FS时为±0.5%设定值内

12.试验空间:A.拉伸空间:600mmB.压缩空间:700mm

13.夹具形式:楔形夹具体

平钳口0-7mm圆钳口4-9mm

14.压盘尺寸:φ100mm

15.整机电源:单相,220V±10%,50Hz,功率:1.5kW

16.工作环境:室温―35℃,相对湿度不超过80%

17.主机尺寸:760×500×1750mm

18.重量:460kg

5吨弹簧钢丝专用万能试验机  方案描述

1主机

1.1主机采用高钢度门式框架结构,强度高、变形小;

1.2采用进口高精度滚珠丝杠,传动高效平稳;

1.3传动部分采用圆弧齿同步带传动,传动过程中双向无间隙;

1.4采用交流伺服电机及驱动系统,确保传动平稳,力矩稳定,具有过流、过压、过载等保护装置,调速比可大1:100000;

1.5夹具经特殊设计,夹持牢固,操作方便,无钳口滑移现象;

1.6特殊工艺保证试验机同轴度,很好的消除了不规则试样对传感器的影响。

2控制系统

STC300全数字闭环测控系统具有许多先进的特性和技术创新,主要体现在:

1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制;

2、数据采集系统由4路高24位A/D转换通道组成。分辨率达1/300000,全程不分档;

3、选用BB、AD、Xilinx等原装名牌集成器件,全数字化设计;

4、符合PCI总线标准,微机自动识别和安装,做到“即插即测”;

5、电子测量系统无电位器等模拟元件,保证互换性,方便维修更换。
