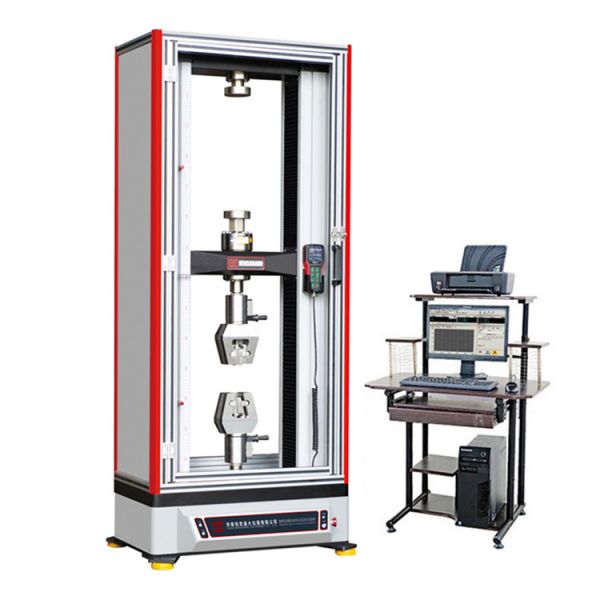

WDW-300人字橡胶弹簧试验台

WDW-300人字橡胶弹簧试验台

WDW-300人字橡胶弹簧试验台满足西安大机检修库内转向架人字橡胶弹簧的性能进行试验，也可用于对紧急弹簧和其它减震橡胶件的性能进行试验，能对橡胶件硬度及其压力变形进行准确测试，也可用于对紧急弹簧和其它减震橡胶件的性能进行，能对橡胶件硬度及其压力变形进行准确测试。计算机系统通过全数字控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。

试验台采用优质钢材，保证具有足够的强度和刚度。试验台包括以下部分：计算机、电动升降台、压缩附具、电控柜、测控电器箱等。

（1）能对一系簧和其它减震橡胶件的压缩性能和横向剪切性能进行试验。

（2）试验台配置相工装，系统具有活动工作台，并有足够空间保证零件及工装的顺利装卸。

（3）垂向载荷大小任意可调。

（4）当垂向载荷作用时，能任意调节并保持垂向预压缩位移或载荷不变。

（5）全工作过程能按程序控制，并可手动控制。

WDW-300人字橡胶弹簧试验台技术参数

1. 试验力: 300kN

2. 剪切试验力  50  kN

3. 试验力测量范围: 0.4%--100%。

4. 试验力示值精度:优于示值±1%

5. 试验力分辨力:1/300000(全程不分档或等效6档)

6. 横梁位移测量精度:分辨率高于0.001mm

7. 变形测量精度: ±0.5%（在0.2—10mm范围内）

8. 试验速度范围:0.01—500mm/min,无级调速

9. 横向位移速度    0~20mm/min  （可任意调节）

10. 速度控制精度:±1%(0.01~10mm/min); ±0.5%(10~500mm/min)

11. 恒力、恒变形、恒位移控制范围:   0.2%-100%FS

12．恒力、恒变形、恒位移控制精度:

设定值<10%FS时,设定值的±1.0%以内

设定值≥10%FS时,设定值的±0.1%以内

13. 变形速率控制精度: 速率<0.05%FS时为±2.0%设定值内

速率≥0.05%FS时为±0.5%设定值内

14. 试验空间(可定制):  A.拉伸空间:1110mm   B.压缩空间:800mm   C.宽度:600mm

15. 夹具形式: 楔形夹具体（平钳口0-7mm，7-14mm；圆钳口φ4-φ9mm，φ9-φ14mm）

16. 压盘尺寸：φ100 mm

17. 弯曲试验支滚间距： 300 mm

18. 支滚宽度：100mm

19. 支点直径： φ30mm

20. 整机电源:三相,380V±10%,50Hz，功率：3.8kW

21. 工作环境:室温—35℃,相对湿度不超过80%

22. 主机尺寸:1250mm×700mm×3150mm

23. 重量:2700 kg
