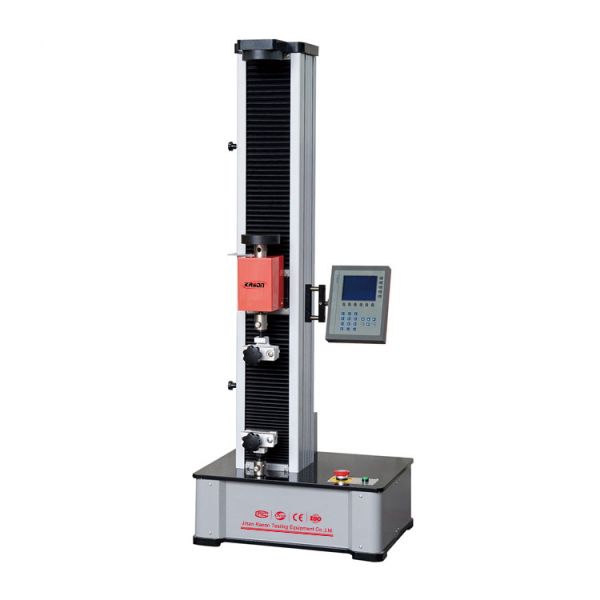

数显单臂式电子万能试验机 DS-5

数显单臂式电子万能试验机 DS-5

数显单臂式电子万能试验机 DS-5

产品分类: 电子拉力试验机
产品概述:数显单臂式电子万能试验机 DS-5?具有结构紧凑、简单易用等特点,主要适用于金属丝、金属箔、塑料、橡胶、食品包装、纺织纤维、电线电缆、粘胶剂、土工、木材、纸张、接插件等行业的拉伸、剥离、撕裂等试验。

数显单臂式电子万能试验机 DS-5 设备特点

? 主机特点

u 中横梁采用三根导杆和石墨自润滑套导向,强壮的导向光杠增加设备的横向刚性,确保横梁线性运动。

u 它能够使十字街头精确对齐,减少测量数据的差异,产生良好的整体精度;

u 高精度滚珠丝杠副使传动更加平稳整机刚性高,运行平稳;

u 超大的试验宽度,限度满足客户需求;

u 台湾交流伺服电机驱动,精度高,响应快;

u 高精度传感器,精度高,稳定性好。

? 控制器特点

u 自动校准、自动标定:系统可自动实现示值准确度的标定;

u 自动停机:试样破坏后,移动横梁自动停止移动;

u 自动显示:在整个试验过程中,液晶实时显示试验力、峰值、位移、速度

u 自动返回:试验完成后试验机移动横梁自动返回到试验初始位置;

u 破断判断:试样断裂后,移动横梁自动停止移动;

u 限位保护:具有机械和程控两级限位保护功能;

u 过载保护:当负荷超过额定值的3~5%时设备自动停止工作

u 自动计算:输入试样直径(圆材);宽度、厚度(扁材)、试样标距等自动计算面积;


数显单臂式电子万能试验机 DS-5 主机标准配置

配置名称

配置型号或说明

数量

主机

单臂式主机

一台

高精密滚珠丝杠

ABBA

一副

控制器

大液晶显示测控系统

一套

负荷传感器

知名品牌

一台

负荷传感器

5000N

一支

拉伸夹具

X204

一套

压缩夹具

YS204

一付

弯曲夹具

WQ-204

选配

微型打印机

选配

数显单臂式电子万能试验机 DS-5 技术指标

型号

WDS-5

试验力

5kN

试验机级别

1级

试验力测量范围

2%~100%FS

试验力示值相对误差

±1%以内

横梁位移示值相对误差

±1以内

位移分辨力

0.01mm

横梁速度调节范围

1~500 mm/min

横梁速度相对误差

设定值的±1%以内

有效拉伸空间

600mm(标准机型,可按需求定做)

外形尺

425×400×1315mm

电源

220V±10%;850W
