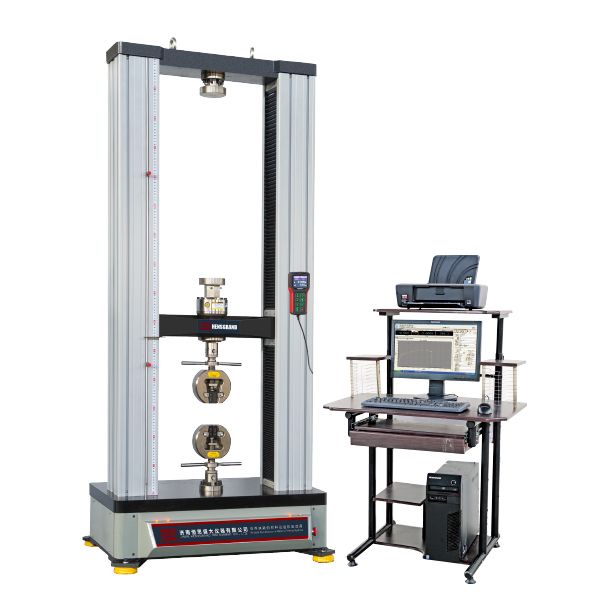

微机控制碟簧压力试验机

微机控制碟簧压力试验机依据国家弹簧拉压试验机标准规定的技术要求制成，专业设计的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。能对拉簧、压簧、碟簧、塔簧、板簧、卡簧、片弹簧、复合弹簧、气弹簧、模具弹簧、异形弹簧等精密弹簧的拉力、压力、位移、刚度等强度试验和分析。试验机主机与辅具的设计借鉴了日本岛津的先进技术，外形美观，操作方便，性能稳定可靠。

该机采用调速精度高、性能稳定的全数字伺服调速系统及伺服电机作为驱动系统，控制器作为控制系统核心，以Windows为操作界面的控制与数据处理软件，实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示，所有试验操作均可以通过鼠标在计算机上自动完成。

微机控制碟簧压力试验机产品构成：

3.1主机：采用门式结构。

3.2传动系统：由减速器、精密丝杠副及导向部分等组成。

3.3驱动系统：由交流伺服调速器极其电机实现系统驱动。

3.4测量控制系统：试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源等组成；位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理，实现计算机显示、控制及数据处理等功能。

3.5安全保护装置：式样断裂停机、过载保护、横梁极限位置保护、过电流、过电压、超速保护等。

微机控制碟簧压力试验机产品参数：

1、样式：门式

2、试验力：100；

3、试验力分档：×1、×2、×5、×10、四档;

4、量程:2%---100%；

5、试验力准确度；±1%

6、位移分辨率：0.01mm；

7、位移测量准确度：±1%；

9、压缩行程：600mm

10、试验行程：600mm

11、位移速度控制范围：0.1mm/min～300mm/min分档可调

12、位移速度控制精度：±1%；

13、试验机级别：1级

14、变形示值误差：≤±（50+0.15L）

15、试验机尺寸：约760*500*1700mm
