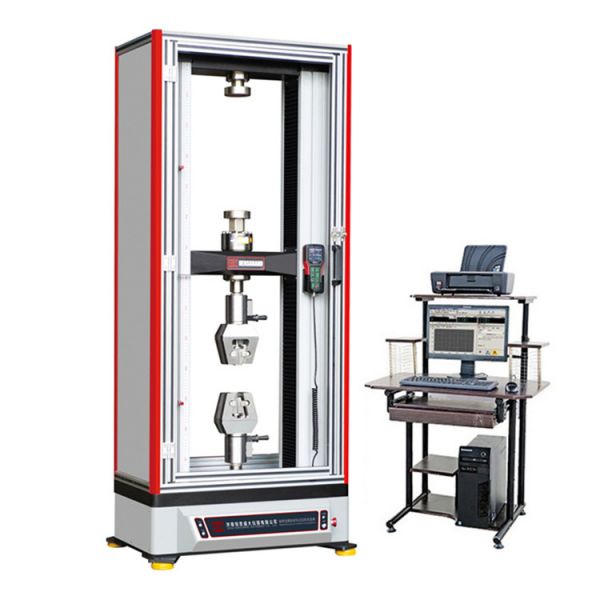

微机控制电力绝缘子拉力试验机 设备特点
? 主机特点
u 中横梁采用四根导杆和石墨自润滑套导向,强壮的导向光杠增加设备的横向刚性,确保横梁线性运动。它能够使十字街头精确对齐,减少测量数据的差异,产生良好的整体精度;
u 高精度滚珠丝杠副使传动更加平稳整机刚性高,运行平稳;
u 超大工作台及超宽跨距,限度满足客户需求;
u 全铝合金外罩及全铝合金防护罩,外形美观大方、操作安全便利;
u 交流伺服电机驱动,精度高,响应快;
u 进口精密行星减速机,噪音低,传动平稳;
u 高精度传感器,精度高,稳定性好。
? 控制器特点
u 力、变形的测量分辨率达到满量程的1/300000;
u AD采样频率可高达1000Hz;
u 基于高端工控领域微处理器作为系统平台,集测量、控制于一体,功能更强大,性能更稳定;
u 采用力、变形、位移三闭环全数字控制,控制环之间自动切换,且平稳过渡。控制算法采用先进的神经元自适应PID控制算法,无需繁琐的PID参数设置,初学者也能轻松完成专业试验任务;
u 采用超大规模可编程数字集成电路设计,体积小,功耗低、发热少,工作特性更稳定可靠。
u 软件特点:试验机软件为各种材料或行业测试提供简洁直观的操作界面、可用户编程的强大交互能力、完善的分析与报告功能以及内置大量的标准测试方法。即能够满足质量控制所需的简单、易用、高效的要求,又能够满足科研院所深入研究材料性能所需的个性化试验要求。
微机控制电力绝缘子拉力试验机 主机标准配置
配置名称 |
配置型号或说明 |
数量 |
主机 |
台式主机(铝合金罩板) |
一台 |
交流伺服电机 |
台湾东元电机 |
一台 |
交流伺服驱动器 |
台湾东元电机 |
|
控制器 |
HST-AD800 |
一套 |
负荷传感器 |
广测 |
一台 |
中文版试验软件 |
|
一套 |
负荷传感器 |
300KN |
一支 |
拉伸夹具 |
X304 |
一套 |
压缩夹具 |
YS304 |
一付 |
计算机 |
联想主流配置 |
一台 |
打印机 |
HPA4彩色喷墨打印机 |
一台 |
微机控制电力绝缘子拉力试验机 技术指标
型号 |
WDW-300D |
试验力 |
300kN |
试验机级别 |
1级 |
试验力测量范围 |
2%~100%FS |
试验力示值相对误差 |
≤±0.5% |
试验力分辨力 |
1/300000FS |
横梁位移示值相对误差 |
≤±0.5% |
位移分辨力 |
0.0001mm |
变形示值相对误差 |
≤±0.5% |
变形分辨力 |
1/100000FS |
横梁速度调节范围 |
0.0005~200mm/min |
横梁速度相对误差 |
≤设定值的±0.5%以内 |
力控速率调节范围 |
0.005%~0.5%FS/ S |
力控速率相对误差 |
±0.5%以内 |
变形控制速率调节范围 |
0.02%-5%FS/ S |
变形控制速率相对误差 |
速率小于0.05%FS时,2%FS/ S以内; 速率大于0.05%FS时,0.5%FS/ S以内; |
恒力、恒变形、恒位移控制范围 |
0.5%~100%FS; |
恒力、恒变形、恒位移控制精确度 |
设定值≥10%FS时,设定值的±0.1%以内; 设定值<10%FS时,设定值的±1%以内 |
有效试验宽度 |
600mm |
拉压空间 |
1100mm |
