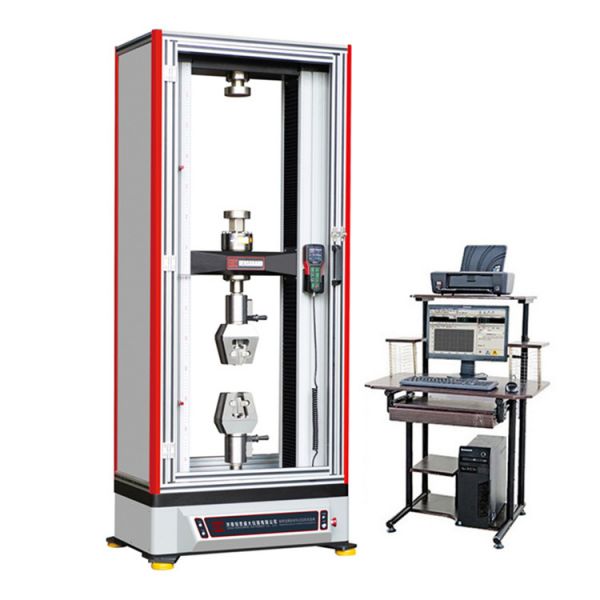

MWD微机控制人造板试验机

MWD微机控制人造板试验机

MWD微机控制人造板试验机

产品分类: 电子万能试验机
产品概述:MWD微机控制人造板试验机具有结构紧凑、简单易用等特点,主要适用于金属丝、金属箔、塑料、橡胶、食品包装、纺织纤维、电线电缆、粘胶剂、土工、木材、纸张、接插件等行业的拉伸、剥离、撕裂等试验。

MWD微机控制人造板试验机 设备特点

? 主机特点

u 中横梁采用三根导杆和石墨自润滑套导向,强壮的导向光杠增加设备的横向刚性,确保横梁线性运动。

u 它能够使十字街头精确对齐,减少测量数据的差异,产生良好的整体精度;

u 高精度滚珠丝杠副使传动更加平稳整机刚性高,运行平稳;

u 超大的试验宽度,限度满足客户需求;

u 台湾交流伺服电机驱动,精度高,响应快;

u 高精度传感器,精度高,稳定性好。

? 控制器特点

u 力、变形的测量分辨率达到满量程的1/300000

u AD采样频率可高达300Hz

u 基于高端工控领域的SOC高端微处理器作为系统平台,集测量、控制于一体,功能更强大,性能更稳定;

u 采用力、变形、位移三闭环全数字控制,控制环之间自动切换,且平稳过渡。控制算法采用先进的神经元自适应PID控制算法,无需繁琐的PID参数设置,初学者也能轻松完成专业试验任务;

u 424bit A/D高数据采集通道配合先进的数字滤波技术,采集数据更加准确、稳定、可靠;

u 2路高速光电编码器(5MHz)信号采集通道,可选用更多输出光码信号的测量附件;

u 采用10M以太网做为数据接口,方便扩展各种测量附件;

u 采用超大规模可编程数字集成电路设计,体积小,功耗低、发热少,工作特性更稳定可靠。

? 软件特点:

试验机软件为各种材料或行业测试提供简洁直观的操作界面、可用户编程的强大交互能力、完善的分析与报告功能以及内置大量的标准测试方法。即能够满足质量控制所需的简单、易用、高效的要求,又能够满足科研院所深入研究材料性能所需的个性化试验要求。

MWD微机控制人造板试验机 主机标准配置

配置名称

配置型号或说明

数量

主机

单臂式主机

一台

滚珠丝杠

台湾ABBA

一套

控制器

HST DTC-350 (基于高端SOC微处理器,全数字闭环电气系统)

一套

负荷传感器

广测

一台

中文版试验软件

TestPilot_MAXTEST

一套

负荷传感器

500N

一支

拉伸夹具

一套

压缩夹具

一付

计算机

联想主流配置

一台

打印机

HPA4彩色喷墨打印机

一台

MWD微机控制人造板试验机 技术指标

型号

WDW-5W

试验力

5000N

试验机级别

1级

试验力测量范围

1%~100%FS

试验力示值相对误差

±1%以内

试验力分辨力

1/300000FS

横梁位移示值相对误差

±1以内

位移分辨力

0.01mm

横梁速度调节范围

0.05~500 mm/min

横梁速度相对误差

设定值的±1%以内
