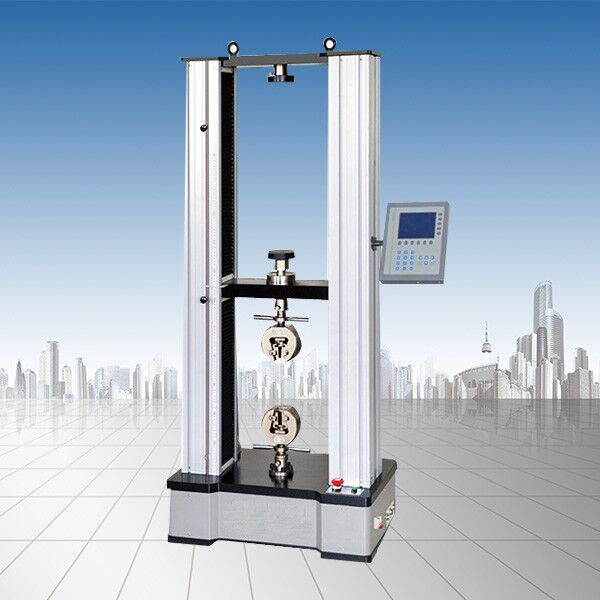

QTS-10 液晶数显 铁矿球团 压力试验机

QTS-10 液晶数显 铁矿球团 压力试验机

QTS-10 液晶数显 铁矿球团 压力试验机

产品分类: 专机产品
产品概述:QTS-10 液晶数显 铁矿球团 压力试验机具有结构紧凑、简单易用等特点,可应用于材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等测力试验。主机中横梁采用高精度的导杆导向,具有很高的刚性和良好的线性运动特性。丰富的夹具工装、载荷力传感器、变形测量传感器等附件,几乎可以满足客户所有需求。试验解决方案涵盖塑料、金属、汽车工业、建筑材料、纺织品、纸与纸板、食品和包装、复合材料等。

QTS-10 液晶数显 铁矿球团 压力试验机 设备特点

? 主机特点

u 高精度滚珠丝杠副使传动更加平稳整机刚性高,运行平稳;

u 超大的试验宽度,限度满足客户需求;

u 台湾交流伺服电机驱动,精度高,响应快;

u 高精度传感器,精度高,稳定性好。

u 中横梁采用四根导杆和石墨自润滑套导向,强壮的导向光杠增加设备的横向刚性,确保横梁线性运动。它能够使十字街头精确对齐,减少测量数据的差异,产生良好的整体精度;

? 控制器特点

u 自动校准、自动标定:系统可自动实现示值准确度的标定;

u 自动停机:试样破坏后,移动横梁自动停止移动;

u 自动显示:在整个试验过程中,液晶实时显示试验力、峰值、位移、速度

u 自动返回:试验完成后试验机移动横梁自动返回到试验初始位置;

u 破断判断:试样断裂后,移动横梁自动停止移动;

u 限位保护:具有机械和程控两级限位保护功能;

u 过载保护:当负荷超过额定值的3~5%时设备自动停止工作

u 自动计算:输入试样直径(圆材);宽度、厚度(扁材)、试样标距等自动计算面积;

QTS-10 液晶数显 铁矿球团 压力试验机

QTS-10 液晶数显 铁矿球团 压力试验机 主机标准配置

配置名称

配置型号或说明

数量

主机

式主机

一台

交流伺服电机

台湾东元

一台

交流伺服驱动器

台湾东元

一套

高精密滚珠丝杠

ABBA

二副

控制器

大液晶显示测控系统

一套

负荷传感器

知名品牌

一台

负荷传感器

10KN

一支

拉伸夹具

X204

一套

压缩夹具

YS204

一付

QTS-10 液晶数显 铁矿球团 压力试验机 技术指标

型号

WDW-10S

试验力

10kN

试验机级别

1级

试验力测量范围

2%~100%FS

试验力示值相对误差

±1%以内

横梁位移示值相对误差

±1以内

位移分辨力

0.01mm

横梁速度调节范围

1~500 mm/min

横梁速度相对误差

设定值的±1%以内

有效试验宽度

400mm

有效拉伸空间

800mm(标准机型,可按需求定做)
