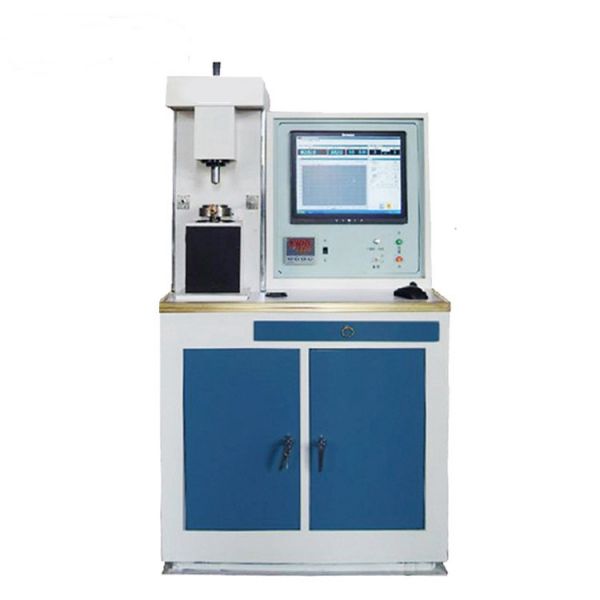

MRH高速环块磨损试验机

MRH高速环块磨损试验机

MRH高速环块磨损试验机结构特征及工作原理：

1、主轴驱动系统结构及工作原理

该MRH高速环块磨损试验机的标准配置摩擦副形式为一环和块，试环装于主轴前端，可随主轴以一定的转速旋转。主轴通过圆弧齿形带及从动带轮、主动带轮由三相异步电机驱动。电机由变频调速器控制，其转速在一定范围内无级调节。

2、试验油腔及温度测量装置

磨损试验是在油腔内完成的。油腔腔体上面为注油口，注油量可从随机配带的量杯中盛取，一般超过摩擦面即可。试验完毕后，可从下面的放油嘴处将油液放出。常温试验时，腔体门是透明有机玻璃，可清晰看到里面的试验情况。高温试验时，不锈钢腔体门上装有加热器用于加热试验油，装于腔体下面的铂电阻传感器用于测量试验油温，并通过温控表实现温度的自动闭环控制。

3、摩擦力测量装置

当试环旋转，并且试块与试环之间有一定的压力时，二者之间便会有摩擦力，此摩擦力通过顶杆作用在摩擦力传感器上，再有系统采集处理，在控制面板的摩擦力窗口上显示。

4、试验力杠杆及试验力测量装置

对试样施加试验力是通过直流电机及调速器进行闭环控制的。电机正转时，压缩弹簧通过铰接支座，在1：3的施力杠杆左端产生一向下的力，该力通过试验力传感器和拉板将横梁向下拉，试块是装在横梁下部的，从而在试环与试块之间产生压力。试环与试块之间的压力，由试验力传感器测量，并在MRH高速环块磨损试验机控制面板试验力窗口上显示出来，该试验力可通过计算机控制系统进行预置、反馈，实现自动控制。

MRH高速环块磨损试验机规格参数：

◆试验力：5000N；

◆主轴转速范围：100~1500r/min无级可调；

◆试验力杠杆比：10:1；

◆摩擦力杆标尺刻度：0.5N/100mm；

◆试验油温度范围：室温~100℃；

◆试验力施加速度：8.92~13.33N/s；

◆标准试环尺寸：ф49.22mmx13.06mm；

◆标准试块尺寸：口13.32mmx19.05mm；

◆试验机外形尺寸（长x宽x高）mm；

◆主机：1140mmx660mmx1620mm；

◆施力装置：460mmx460mmx900mm。
