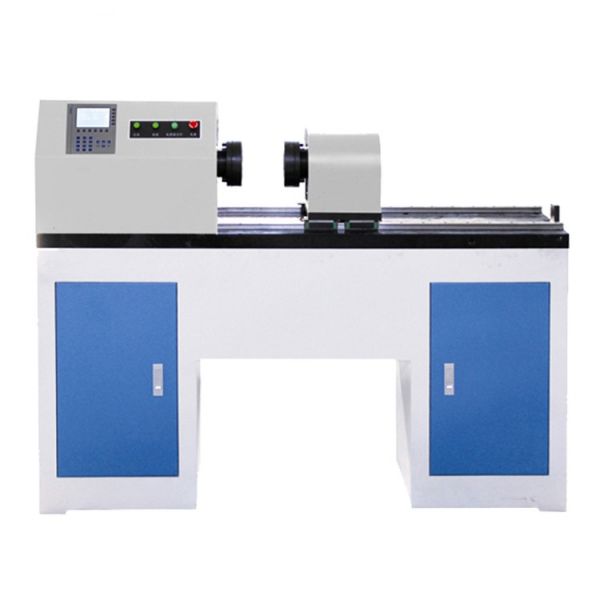

切削液攻丝扭矩试验机

切削液攻丝扭矩试验机

切削液攻丝扭矩试验机

产品分类: 扭转缠绕试验机
产品概述:主要用于金属、非金属材料及骨骼、假体等生物产品扭转试验,能实现扭矩及扭角控制,配合相应附件可对零部件和构件进行抗扭试验。是质检单位、大专科研院所及工矿企业必备的试验设备。

切削液攻丝扭矩试验机产品特点

? 主机特点

u 主机:卧式铸钢结构,外部为高质量喷塑外壳,

u 传动系统:采用可靠元器件,传动系统工作噪声低于60dB,

u 扭矩测量:采用高精度扭矩传感器,转角测量采用高精度光电编码器。

u 符合JB/T 9370-1999《扭转试验机技术条件》、JJG 269-2006《扭矩试验机检定规程》、GB/T 239.1-2012《金属材料线材单向扭转试验方法》、GB/T 2611—2007《试验机通用技术要求》等标准。

? 控制器特点

u 自动停机:试样破坏后,移动横梁自动停止移动;

u 显示方式:试验过程动态实时显示扭矩力、扭转角量、扭转速度速度、峰值、试验状态等实时在同一液晶屏幕上显示;

u 限位保护:具有程控和机械两级限位保护功能;

u 过载保护:当负荷超过额定值的3~5%时设备自动停止工作.


切削液攻丝扭矩试验机 主机标准配置

配置名称

配置型号或说明

数量

主机

高强度卧式主机

一台

电机及伺服系统

台湾东元

驱动器

国产

一套

高精直线导轨

ABBA

二套

扭矩传感器

2000NM/3000NM/5000NM选配

一只

摆线针轮减速机

一台

高精度角度编码器

一台

控制器

大液晶显示测控系统

一套

试验夹具

NZL

一套

微型打印机

选配

一台

切削液攻丝扭矩试验机 技术指标

产品型号

NDS-2000

NDS-500

NDS-3000

NDS-2000

NDS-5000

NDS-5000

扭矩

2000N.M

3000N.M

5000N.M

试验机等级

1级

控制方式

单片机控制

扭矩测量范围

2%~100%F·S

扭矩示值准确度

±1%

转角示值准确度

±1%

转角显示分辨力

0.01°

扭转角

99999°

扭角速率控制调节范围

0.05-800°/min

夹头有效间距

600mm(标准机型,可按用户需要定做)

试验旋转方向

双向

电源

220V±10%,50Hz

外形尺寸

1575×410×1170mm

切削液攻丝扭矩试验机 试验机工作条件:

u 电源:AC 220V  50HZ

u 环境温度:10℃~40

u 相对湿度:80%

u 工作环境应清洁,无腐蚀性介质、无明显振源和电磁干扰
