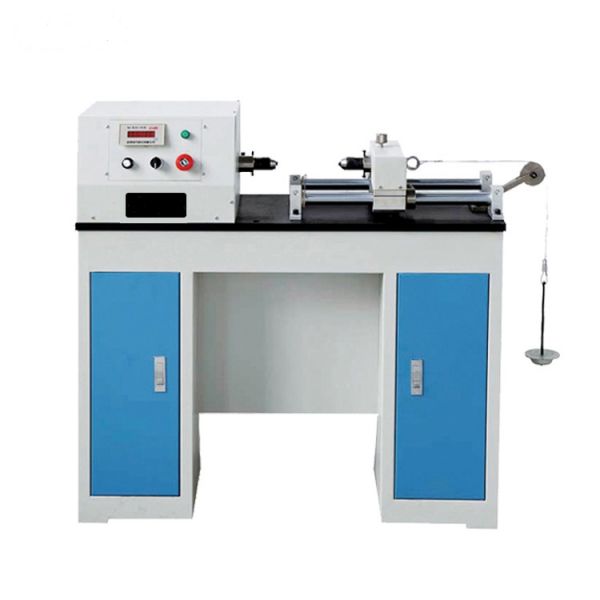

XCR-6/6mm金属线材缠绕试验机用途及特点:主要用于企业、科研部门等行业,为生产和科研提供检测手段。
XCR-6/6mm金属线材缠绕试验机技术规格:
1.试样直径:0.1—12mm
2.缠绕速度:0-60r/min
XCR-6/6mm金属线材缠绕试验机结构简述:
1、减速箱:电动机通过三角皮带和蜗轮副传动到主轴上,当合上离合器时蜗杆带动蜗轮,通过离合器使主轴转动,脱开离合器时蜗轮空转,主轴能得到三种速度(每分钟转数)即:15、20、60三档速度的变换是通过变换皮带在轮槽的位置实现主轴的一端伸出箱体外,上装有夹头,夹头端面有多种直径的孔被测线材的一端可插入相应直径内,夹头的方孔为:40×40,方孔内安放一对卡块,块上亦有多种尺寸圆孔,卡块对上后形成10×10的方孔,做试验用的芯棒直径小于20时一端加工成10×10的方孔,可插入方孔,大于20时,做成40×40的方孔,直接插入夹头方孔内。芯棒插入夹头内,由夹头上的两个螺钉压紧。
另外,该机还配备一对平钳口,可供小直径的线材做自身缠绕用。
2、随动支架,为保证线材做紧密缠绕,该装置上有大、小滑板可夹紧线材。在线材的一端也可施加重力,随动支架上有四个滚动轴承可在导轨上滚动,当线材被缠绕后,它可随缠绕后的线材做移动。在该装置上有一支座,支座上的孔与主轴同心,有¢1-6六种直径的支撑套可变换使用,当芯棒细而短时,可使用该支座,以增强芯棒的刚性,相当于车床的中心架的作用。该装置可转180°使用。
3、尾座:为了提高芯棒的刚性,可用尾座上的顶住芯棒,当芯棒被顶紧后尾座及均可紧死,尾座由T型螺钉紧固在机板上,由尾座上的压紧螺钉压住。使用尾座时需将随动装置上的支架卸下。
