1000KN微机屏显锚杆锚索拉力试验机

1000KN微机屏显锚杆锚索拉力试验机

1000KN微机屏显锚杆锚索拉力试验机

产品分类: 特殊定做试验机
产品概述:微机屏显式矿用锚杆(锚索)拉力试验机主要用于锚杆、锚索、树脂锚杆的破断性试验及承载力试验。本机由油缸下置式主机及琴式油源控制柜组成,油泵采用意大利马祖奇进口低噪音高性能齿轮泵。拉伸空间位于主机上方,压缩、弯曲试验空间位于主机下方即中横梁和工作台之间。试验空间的调整通过中横梁移动来实现,中横梁升降采用链条传动。
1000KN微机屏显锚杆锚索拉力试验机

一、产品概述:

微机屏显式矿用锚杆(锚索)拉力试验机主要用于锚杆、锚索、树脂锚杆的破断性试验及承载力试验。

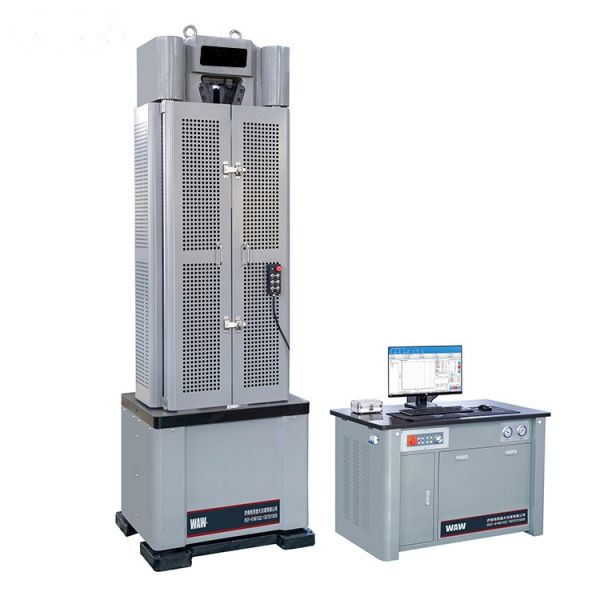

本机由油缸下置式主机及琴式油源控制柜组成,油泵采用意大利马祖奇进口低噪音高性能齿轮泵。拉伸空间位于主机上方,压缩、弯曲试验空间位于主机下方即中横梁和工作台之间。试验空间的调整通过中横梁移动来实现,中横梁升降采用链条传动。

本机试验过程采用液压手动加荷、传感器测力、计算机屏幕实时显示、具有自动存储打印功能、试样液压自动夹紧。试验完成后自动求取材料的力、抗拉强度、屈服强度、弹性模量、断后伸长率、断面收缩率等试验结果。

二、产品特点:

本机配有符合MT 146.2-2011MT942-2005等标准的专用拉伸辅具及压缩辅具,可满足螺纹钢拉伸试验、锚杆拉伸试验、锚固力拉伸试验、锚索拉伸试验、锚杆用托盘压缩试验。

三、技术参数:

1、 试验力:1000kN;

2、 试验机等级:1级;

3、 试验力分档:全程不分档等效四档(全程分辨率不变);

4、 试验力有效测量范围:2%~100%FS;

5、 力分辨率:1/300000;

6、 试验力测量准确度:优于示值的±1%;

7、 位移测量范围:0~200mm;

8、 位移示值极限误差:优于示值的±1%;

9、 位移分辨率:0.01mm;

10、油缸行程:150mm;

11、拉伸压缩空间:试样及夹具装夹完毕后剩余移动或拉伸尺寸为≥250mm;

12、立柱中心间距:650mm;

13、螺纹钢及锚固力拉伸辅具夹持直径:Φ13~Φ40mm;

14活塞移动速度:70mm/min;

15、下横梁调整速度:120mm/min;

16、供电电源:380V±10%/50Hz/三相五线制;设备功率:油泵电动机功率1.5kW;横梁上下移动电动机功率0.75kW;

17、软件和界面:WINDOWS操作环境下的软件和交互式人机对话操作界面;

18、主机重量:3200kg;

19、琴式油源控制柜重量:420kg。
