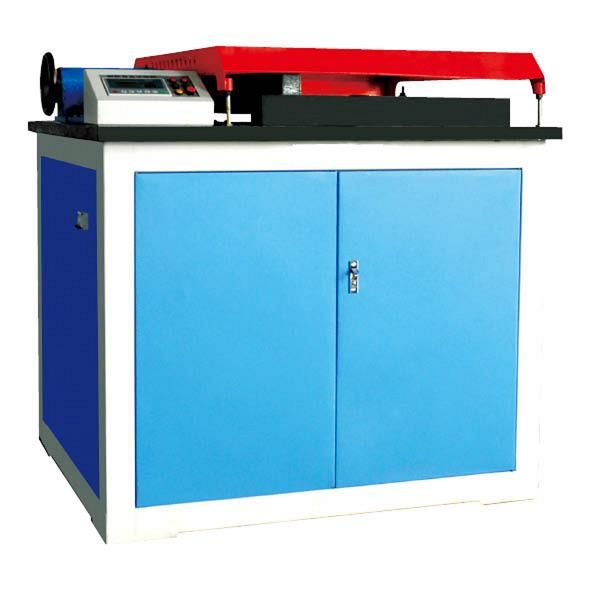

40mm钢筋弯曲试验机

40mm钢筋弯曲试验机  是对钢筋进行平面正,反向弯曲试验专用试验机.

40mm钢筋弯曲试验机   该设备主要技术参数和指标符合GB5029-85钢筋平面反向弯曲试验方法的要求.该产品广泛应用于钢厂和建筑单位,以检验螺纹钢正,反弯性能.GW-40B型钢筋弯曲试验机较GW-40,GW-25A型试验机,在限位安全.易损件更换.延长整机寿命等方面有较大提高,是目前较为完善的弯曲试验机.技术参数指标:项目 技术指标 弯曲钢筋直径范围 随机￠25-￠40 ，可选￠6-￠22 钢筋正向弯曲角度 0°- 180°内任意设定 钢筋反向弯曲角度 0° - 180°内任意设定 工作盘转速 ≤3.7r/mm 辊心距离 219 mm 工作盘直径 ￠580mm 电动机功率 1.5KW 随机配标准弯心套 一套 机器外形尺寸（长*宽*高） 1050×750×1200 mm 机器重量 750kg

40mm钢筋弯曲试验机  主机结构和电气工作原理：1、 主机结构：本机主要由传动部分、机架、工作台、螺旋调整装置和限位机构组成。传动部分将制动电机的动力经双级摆线针轮减速机传至工作盘。机架是由方钢和钢板焊接而成并带有侧门的箱体，它支撑着试验机各组成部件。工作台即机器的上平板，其上装有螺旋调整装置和限位机构，另外还装有防护罩等。2、 电气控制部分：GW-40B型试验机弯曲角度：由电机高速轴上取得的光电脉冲信号，由 PLC进行角度计算并不断累计显示。当试验机弯曲角度达到所设置角度时，经逻辑电路控制，使电动机断电终止试验。

(以上参数仅供参考，详细参数以真实设备为主）
