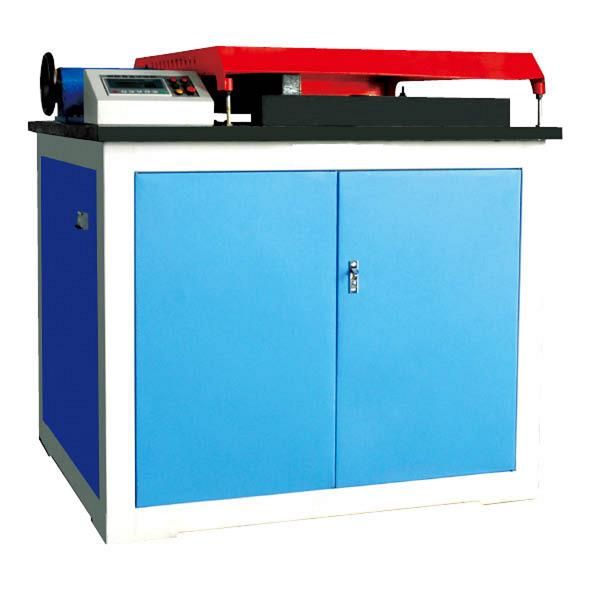

GW-50钢筋反复弯曲试验机

GW-50钢筋反复弯曲试验机  产品详情 50钢筋弯曲试验机 50钢筋反复弯曲试验机 钢筋弯曲试验机 钢筋反复弯曲性能检测

GW-50钢筋反复弯曲试验机

其主要技术参数符合GB1499.2-2007和YB/T5126-2003以及ISO10065：1900中有关冷弯试验和平面反面弯曲试验的规定和要求。此设备为钢厂和建筑单位检验钢筋的弯曲性能和反弯性能的理想试验设备。

GW-50钢筋反复弯曲试验机产品参数：

1、弯曲钢筋直径范围 φ6-φ50mm

2、正向弯曲角度 0--180°内任意设定

3、反向弯曲角度 0-180°内任意设定

4、工作盘转速 1.4r/min

5、电动机功率 5.5kW

6、机器外形（约） 1650×1020×1100（mm）

7、机器重量 2000kg

GW-50钢筋反复弯曲试验机产品结构：

主机的结构主要有以下部分组成：

三相异步电动机（带制动器） 摆线针轮减速机工作盘压紧装置机架工作台工作轴和弯心套电气部分液晶显示屏

产品原理：

1、电气工作原理：本试验机的电气控制原理（如附图1所示）是采用数字集成电路，试验机的弯曲角度由电机高速轴上取得的光电脉冲整形分频后，进行角度计数并不断累计显示，当试验机工作盘转至所设定的角度时，经电路控制，使制动电机断电停止转动。

2、电气控制面板设置：电气控制面板上（如附图2）设置有点动正弯、点动反弯、自动正弯、自动反弯按钮，还设置有急停按键、清零按键盘，并有弯曲角度显示装置，自动正、反弯曲角度的设定装置及急停开关和电源开关。

产品操作：

试验前，先打开电源开关，设置设定正弯、反弯角度的数值，按“设置”键和“选择”键盘选择正弯或反弯，按“10°”或“1°”、“+”和“-”进行数字的递加或递减，按“确定”键进行角度确定，按后就可以对钢筋进行弯曲试验。

1、自动正弯试验：将工作轴和弯心套装在工作盘上，按“点动反弯”按键将工作盘反转至起始位置，放入钢筋试验，由压紧装置将试样压紧，再按“点动正弯”按键使正弯工作轴靠近并接触试样后，按“自动正弯”按键，试验机便自动做正向（顺时针）弯曲，并不断显示当前弯曲角度，当弯曲到设定角度时，试验机便自动停车。按“清零”按键盘，以备下次试验。

2、自动反弯试验：将正弯后的试样和反弯工作轴放置好，由压紧装置将试样压紧，按“点动反弯”按键，使反弯工作轴靠近并接触试样，并且使试样的另一端靠近并接触反弯挡轴后，再按动“自动反弯”按键，这时试验机便能自动做反向（逆时针）弯曲，并不断显示当前反向弯曲角度，当转到设定反弯角度时，试验机便自动停机。按“清零”按键，以备下次试验。

产品配置：序号　　名称　　数量1　　主机　　1台2　　工作轴　　φ25 1件　　φ50 2件3　　弯曲附件　　3×φ6 3×φ8 3×φ10 3×φ12 3×φ16 3×φ20 3×φ25 4×φ8 4×φ10 4×φ16 4×φ20 4×φ28 4×φ32 4×φ36 4×φ40 4×φ50 各1件4　　工作盘　　1件5　　压紧臂　　1件6　　压紧座　　1件7　　压紧丝杠　　1件8　　手轮　　1件9　　正、反弯轴　　各1件济南10　　三相异步电动机（带制动器）　　1台11　　大扭矩低噪音减速机　　1台12　　电器控制板　　1套13　　交流接触器　　3个14　　中间继电器　　3个15　　热继电器　　1个16　　开关电源　　1个17　　控制系统　　1套18　　液晶显示屏　　1个19　　“启动、停机、急停”按钮　　各1个20　　“设置、操作、停止”等按钮　　各1个21　　保护开关　　1个　　浙江正泰22　　橘红色防护罩（钢板）　　1件济南23　　技术资料（使用说明书、装箱单、合格证明书）　　1套产品安装：　　在稳定的基础上安装，其水平面度误差应不大于0.5/1000；接三相四线制、50Hz、380V电源。
