沥青混合料弯曲试验机

沥青混合料弯曲试验机

沥青混合料弯曲试验机

产品分类: 弯曲试验机
产品概述:沥青混合料弯曲试验机产品详情
沥青混合料弯曲试验机 本方法适用于测定热拌沥青混合料在规定温度和加载速率时弯曲破坏的力学性质。试验温度和加载速率根据有关规定和需要选用,如无特殊规定,采用试验温度为15℃±0.5℃;当用于评价沥青混合料低温拉伸性能时,采用试验温度-10℃±0.5℃,加载速率宜为50mm/min。采用不同的试验温度和加载速率时应予注明。 本方法适用于由轮碾成型后切制的长250mm±2.Omm、宽30mm±2.Omm、高35mm±2.Omm的棱柱体小梁,其跨径为200mm±0.5mm;当采用其他尺寸时,应予注明。

沥青混合料弯曲试验机

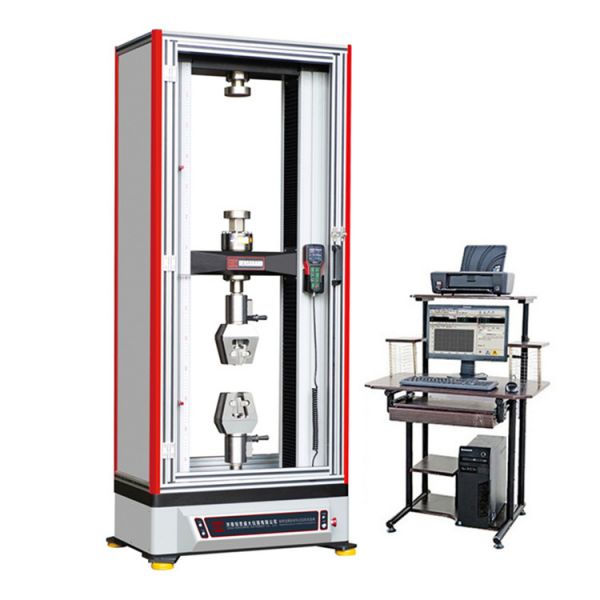

沥青混合料弯曲试验机  仪具与材料技术要求 2.1万能材料试验机或压力机:荷载由传感器测定,荷载应满足不超过其量程的80%且不小于量程的20%的要求,宜采用1kN或5kN,分辨率0.01kN。具有梁式支座,下支座中心距200mm,上压头位置居中,上压头及支座为半径10mm的圆弧形固定钢棒,上压头可以活动与试件紧密接触。应具有环境保温箱,控温准确至±0.5℃,加载速率可以选择。试验机宜有伺服系统,在加载过程中速率基本不变。 2.2跨中位移测定装置:LVDT位移传感器。 2.3数据采集系统或X-Y记录仪:能自动采集传感器及位移计的电测信号,在数据采集系统中储存或在记录仪上绘制荷载与跨中挠度曲线。 2.4恒温水槽:用于试件保温,温度范围应满足试验要求,控温准确至±0.5℃。当试验温度低于0℃时,恒温水槽可采用1:1的甲醇水溶液或防冻液作冷媒介质。恒温水槽中的液体应能循环回流。 2.5卡尺。2.6秒表。 2.7温度计:分度值0.5℃。2.8天平感量不大于O.lg。其他:平板玻璃等。

沥青混合料弯曲试验机  方法与步骤3.1准备工作 3.1.1采用本规程T0703沥青混合料轮碾成型的板块状试件,用切割法制作棱柱体试件,试件尺寸应符合长250mm±2.Omm、宽30mm±2.Omm、高35mm±2.Omm的要求。 3.1.2在跨中及两支点断面用卡尺量取试件的尺寸,当两支点断面的高度(或宽度)之差超过2mm时,试件应作废。跨中断面的宽度为b,高度为h,取相对两侧的平均值,准确至0.1mm。 3.1.3根据混合料类型按本规程方法测量试件的密度、空隙率等各项物理指标。 将试件置于规定温度的恒温水槽中保温不少于45min,直至试件内部温度达到试验温度±0.5℃为止。保温时试件应放在支起的平板玻璃上,试件之间的距离应不小于10mm。 3.1.5将试验机环境保温箱达到要求的试验温度±0.5℃。 3,1,6将试验机梁式试件支座准确安放好,测定支点间距为200mm±0.5mm,使上压头与下压头保持平行,并两侧等距离,然后将其位置固定。 3.2试验步骤 3.2.1将试件从恒温水槽中取出,立即对称安放在支座上,试件上下方向应与试件成型时方向一致。 3.2.2在梁跨下缘正中央安放位移测定装置,支座固定在试验机上。位移计测头支于试件跨中下缘中央或两侧(用两个位移计)。选择适宜的量程,有效量程应大于预计挠度的1.2倍。 3.2.3将荷载传感器、位移计与数据米集系统或X-Y记录仪连接,以X轴为位移,Y轴为荷载,选择适宜的量程后调零。跨中挠度可采用LVDT位移传感器测定。当以高精密度电液伺服试验机压头的位移作为小梁挠度时,可以由加载速率及X-T记录仪记录的时间求得挠度。为正确记录跨中挠度曲线,当采用50mm/min速率加载时,X-T记录仪的X轴走纸速度(或扫描速度)根据试验温度确定。 3.2.4开动压力机以规定的速率在跨径中央施以集中荷载,直至试件破坏。
