吊索卧式拉力试验机

吊索卧式拉力试验机功能简介：

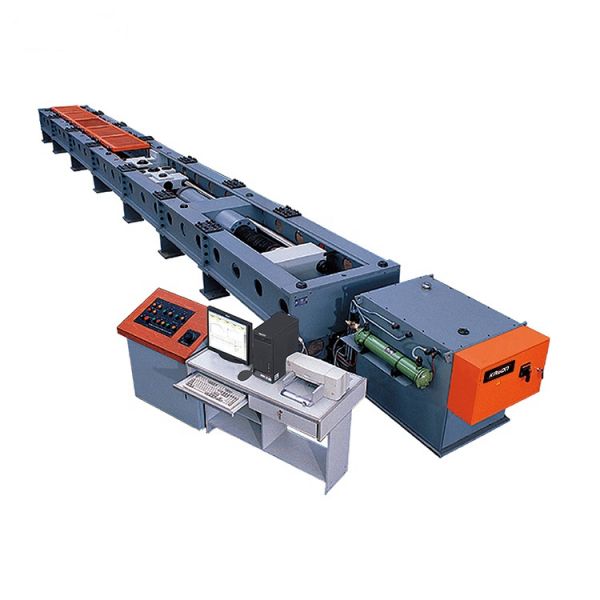

1、主机结构简介（参见附图1）：

试验机采用钢板焊接框架结构、分段移动横梁调整试验空间、单出杆双作用活塞缸施加试验力、手动控制试验过程，压力传感器测力、微机显示试验力及试验曲线，适用于吊装带、牵引带、电缆、钢丝绳等试件的拉伸试验。

1.1主机部分：

主机部分主要由结构框架、油缸座、油缸活塞、固定横梁、活动横梁、钳口、压力传感器等部件组成。油缸座、钢板焊接框架和移动横梁形成受力框架，单出杆双作用低摩擦活塞缸在高压油的作用下产生2000kN的试验力。固定横梁和活动横梁上根据不同的试样装有不同的钳口。

2、油源部分：

电机泵组配置串联双弹性支撑进一步减少泵站噪音，泵站配置进口意大利MARZOCCHI高压齿轮泵，具有低噪音、无脉动、长寿命等卓越性能。由溢流阀、滤油器、换向阀阀、不大于3u航空精密滤油器组成的液压模块；军工技术生产的风冷式冷却器；中外合资公司的液压管件和高压胶管；国产温州黎明（引进德国贺德克技术）液位控制计；具有油温、液位、滤油器堵塞报警或停车功能。

3、控制、测量、显示系统：

3.1采用液压式试验机专用手动控制阀控制试验力的加载，操作方便；

3.2压力传感器测量试验力；

3.3数字显示试验力及峰值保持；

3.4设备的安全性：

3.4.1具有过载保护功能，当试验力超过试验力的2%～5%时，自动停止试验；

3.4.2当活塞位移达到上极限位置时，行程保护，油泵电机停机；

3.4.3试件破断时有安全防护网保护试验人员的安全。

吊索卧式拉力试验机主要技术性能指标：

1、主要技术参数：

1.1试验力：2000kN；（可根据客户要求特殊定做）

1.2测力范围：80kN～2000kN；

1.3试验力准确度：±1%；

1.4拉伸距离（不含活塞行程）：0--6000mm（可根据客户要求特殊定做）

1.5活塞行程：1000mm；

1.6插销式拉伸附具1套；

1.7试验机主机外型尺寸（宽×长）约：1100mm×9600mm；

1.8试验机总重量：约18000kg；

1.8测力方式：传感器测力；

1.9控制试验方式：手动控制试验过程，数字显示试验力及试验力峰值保持。
