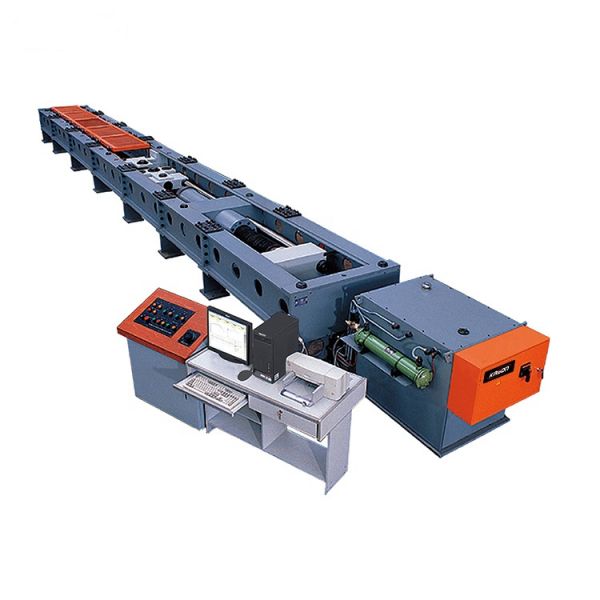

AL系列电力金具专用卧式拉力试验机功能特点:
1、该设备是采用负荷传感器及球面调心装置,再由推力油缸、反向架等组成近端拉伸加载机构;远端横梁自带行走驱动和小油源,可以自动行走自动插销独立夹持,轻松完成试验空间调整。设备采用专用恒动力液压源驱动,电液伺服控制技术,计算机数据采集处理,可实现全自动闭环控制,该设备由试验主机、油源系统(液压动力源)、测控系统、电气系统等组成,试验力3000,试验机准确度等级:拉伸为0.5级压缩为1级。
2、本款AL系列电力金具专用卧式拉力试验机采用机架整体钢板焊接框架结构,单出杆双作用伺服油缸安装与油缸座内,通过负荷传感器连接于移动横梁上,由移动横梁、油缸、两拉杆及前拉头座组成施加试验力反向架,在加力框架内安装有可移动后拉头座,前后拉头座分别连接试样,并通过油缸带动反力架给试样施加试验力,根据试样规格长度可有级调整移动拉头座位置,用于调整拉伸空间,采用窜销式联接试样,油路采用流量控制阀自适应伺服控制试验过程,高精度负荷传感器测力,计算机屏幕显示试验力及试验曲线,按试验方法的要求自动处理试验数据。
3、微机控制电液伺服卧式拉压试验机是一种适用于钢结构配件的拉伸和压缩以及各种杆、棒、管圆形试样和平板形试样、钢丝绳等试样拉伸试验的专用高精度试验设备。该设备可实现自动化操作,具有两个试验空间,即压缩试验空间和拉伸试验空间,在压缩空间中可直接完成焊接球等试件的压缩试验,由于配有球形专用夹具和带球面调心的压板所以符合国家压缩试验标准;在拉伸空间中配备液压楔形钳口可以直接进行圆形试样、构件成品、钢绞线等试样的拉伸试验,更换夹具后可以进行钢丝绳的拉伸试验;上述试验均可通过计算机软件自动操作完成。
4、AL系列电力金具卧式拉力试验机部分采用钢板焊接框架结构、分段移动横梁调整试验空间、单出杆双作用活塞缸施加试验力、手动或伺服控制试验过程,负荷传感器测力、微机显示试验力及试验曲线。
AL系列电力金具专用卧式拉力试验机技术参数:
技术指标/试验机型号 | AL-1000 | AL-2000 | AL-3000 |
试验力() | 1000 | 2000 | 3000 |
试验力示值相对误差 | ≤示值的±1% | ||
试验力测力范围 | 0.4%-100%FN | ||
拉伸空间(mm) | 1000、5000、10000、30000按用户要求定制 | ||
空间调整方式 | 插销固定、调整间距500mm或800mm | ||
活塞加载速度(mm/min) | 0-100 | ||
活塞空载速度(mm/min) | 200 | ||
活塞行程(mm) | 500、1000、1500、2000按用户要求定制 | ||
预拉紧行程(mm) | 500、1000、1500按用户要求定制 | ||
圆试样拉伸附具(mm) | Φ13-Φ60 | Φ15-Φ70 | Φ15-Φ70 |
插销式拉伸附具 | 按用户要求定制 | ||
浇铸式附具 | 按用户要求定制 | ||
主机外形尺寸约mm | 根据拉伸空间*1300*900 | 根据拉伸空间*1400*1050 | 根据拉伸空间*1450*1100 |
