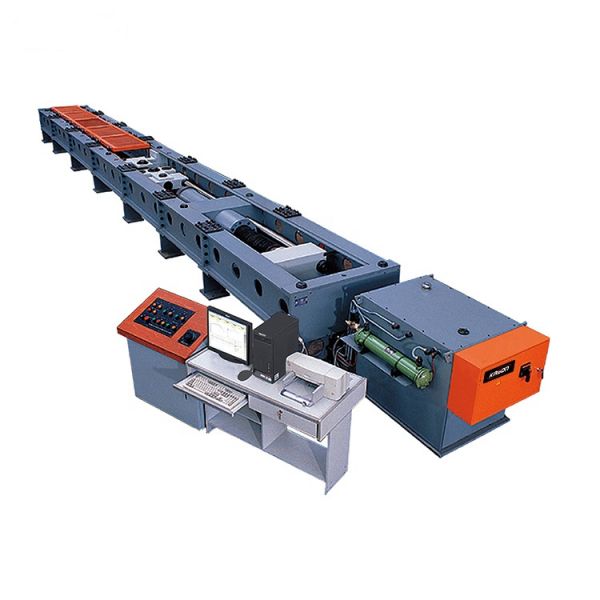

多环链卧式拉力试验机

多环链卧式拉力试验机工作原理：主机由高度可调可支撑框架（由机座，丝杠及移动横梁组成）和工作油缸、活塞、工作台、光杠及上横梁组成）这两部分组成。电液伺服卧式拉力试验机工作原理是由高压油泵向工作油缸供油，通过活塞运动，推动工作台和上横梁与移动横向上运动，推动工作台和上横梁向上运动，进行试验的拉伸或压缩试验。而试验空间的调整主要是通过驱动机构使移动横梁升降达到。

多环链卧式拉力试验机参数：

数显式试验力kN：300 600 1000；

试验力测量范围kN：50～1000；

试验力示值相对误差：≤示值的±1%；

试验力分辨率：0.01kN；

位移测量分辨力mm：0.01；

变形测量精度mm：0.01；

拉伸试验空间mm：1000；

压缩空间mm：600；

活塞行程mm：150；

圆试样钳口夹持直径mm：15.20mm（其他规格另配）；

活塞移动速度mm/min：50；

夹紧方式：自动加紧；

主机外形尺寸mm：720×580×2350；

测力柜外形尺寸mm：1000×700×1400；

供电电源：220V/380V。
