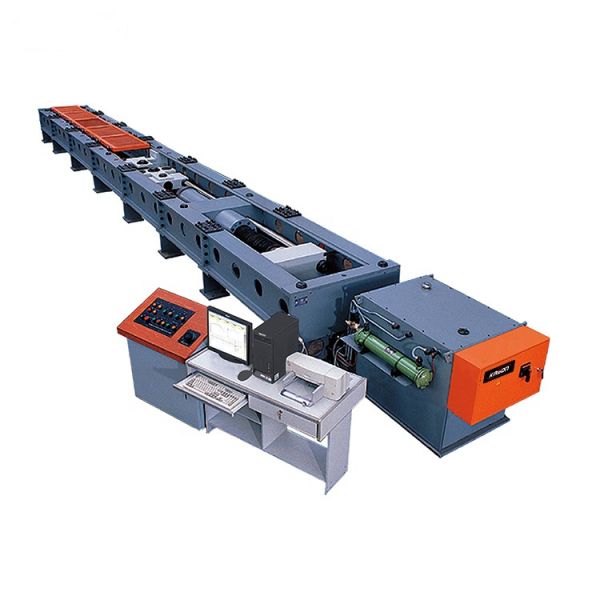

3000KN/300吨微机屏显卧式拉力试验机

3000KN/300吨微机屏显卧式拉力试验机产品简介：采用了液压驱动，手动控制试验过程，计算机数据采集处理，可实

现高精度材料检测，其由主机、油源（液压动力源）、测控系统、试验附具四部分组成，试验力3000kN，试验机准确

度等级为1级。

3000KN/300吨微机屏显卧式拉力试验机主机部分：主要用于超长部件的拉伸试验，可以满足国家标准关于试验规定中

的各项标准试验，可以进行材料或产品的工艺合格性能验证试验。该产品主机是框架式结构，框架前端横梁与移动横梁之间

为拉伸空间,拉伸空间可通过移动横梁进行。

3000KN/300吨微机屏显卧式拉力试验机油源系统：由液压泵站、手动控制阀、数据采集系统、计算机等组成一体，操

作简洁方便，在操作、维修、防护、搬运都很方便。 密封件、油管采用知名品牌，确保做到持久无泄漏现象的发生。 动力

源采用知名品牌高压柱塞油泵，确保长时间使用时系统压力平稳、油缸运行平稳。系统设计充分考虑了节能、可靠、安全和

环保，油源系统均采用符合环保要求的元件，运转时噪声声级低。 整个系统反应快、灵敏度高。实时采集负荷、位移、变

形等情况。

3000KN/300吨微机屏显卧式拉力试验机测控系统：该产品测力元件为高精度测力传感器，位移测量元件采用高线数拉

线式位移传感器。可以设置和选择各种试验规程，可以自动精确地处理试验数据，并自动测量各阶段试验参数，保证了试验

的高精度。

3000KN/300吨微机屏显卧式拉力试验机产品技术参数：

1.主机结构形式：框架式结构；

2.试验力：3000kN；

3.试验机级别： 1级；

4.试验力测量范围：2%-100%FS；

5.试验力分辨力：满量程的1/20000；

6.试验力示值相对误差：±1%；

7.位移测量分辨力：0.01mm；

8.位移示值相对误差：±1%；

9.电子引伸计标距：50mm；

10.电子引伸计有效行程：10mm；

11.变形示值相对误差：±0.5%；

12.油缸移动速度：100mm/min、手动控制；

13.拉伸夹头间有效间距：6000mm；（可按需定做）

14.油缸行程：1000mm；（可按需定做）

15.圆试样夹持范围：Φ13～Φ70mm；

16.扁试样加持范围：0-70mm；

17.有效跨距：800mm；

18.总功率：4kVA(AC 380V）+ 0.5kVA（AC 220V）；
