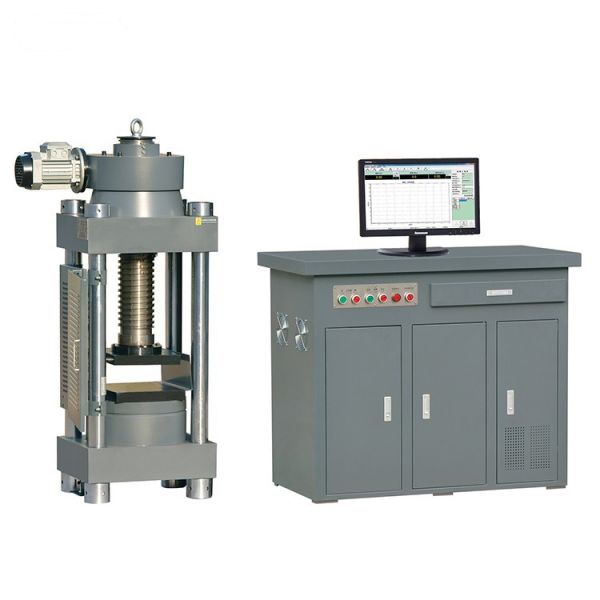

锻造件压力试验机

锻造件压力试验机产品特点:

1、锻造件压力试验机锻造件液压万能试验机的主机采用油缸下置、涡轮蜗杆传动式主机，压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。拉伸空间位于主机的上方，

2、传动系统：采用横穿移动横梁的蜗轮蜗杆传动机构来调整试验空间，使传动系统与定位系统彻底分离，加载系统几何中心与受力中心完全一致，保证了上下钳口的同轴度和主机的耐久性。

锻造件压力试验机性能特点：

1、液压系统（琴台式油源）

1.1微机控制电液伺服万能试验机采用进口高压齿轮泵噪音低、压力平稳;

1.2动力系统与操作台一体化设计，便于操作，节省实验空间;

1.3表面经喷塑处理，外形美观。

2、控制系统

2.1实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；

2.2数据采集系统由4路高32位A/D转换通道组成。分辨率达1/500000，全程不分档；

2.3锻造件压力试验机锻造件液压万能试验机选用BB、AD、Xilinx等原装集成器件，全数字化设计；

2.4微机控制电液伺服万能试验机符合PCI总线标准，微机自动识别和安装，做到“即插即测”；

2.5电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。

锻造件压力试验机主要技术参数：

试验力()100/3006001000

试验力测量

范围()2-100/6-30012-60020-1000

试验力示值精度±1%

位移测量分辨力0.01mm

变形测量精度±0.5%

恒力、恒变形恒位移控制精度设定值<10%FS时,设定值的±1.0%以内 设定值≥10%FS时,设定值的±0.5%以内

变形速率控制精度速率<0.05%FS时为±2.0%设定值内 速率≥0.05%FS时为±0.5%设定值内

弯曲试验支滚间距450mm

支滚宽度140mm

支点直径30m40mm

活塞行程250mm

锻造件压力试验机的夹紧方式内置式液压夹紧

外形尺寸主机900×550×1900mm/1100×650×2325mm1225×750×2640mm油源1140×700×930mm

整机重量2200kg/2800kg3000kg4500kg

拉伸空间600mm/800mm800mm850mm

压缩空间500mm/700mm700mm750mm

扁试样夹持厚度0-15mm0-15mm0-40mm

锻造件液压万能试验机的圆试样夹持直径φ6-φ22mm/φ6-φ26mmφ13-φ40mmφ13-φ60mm
