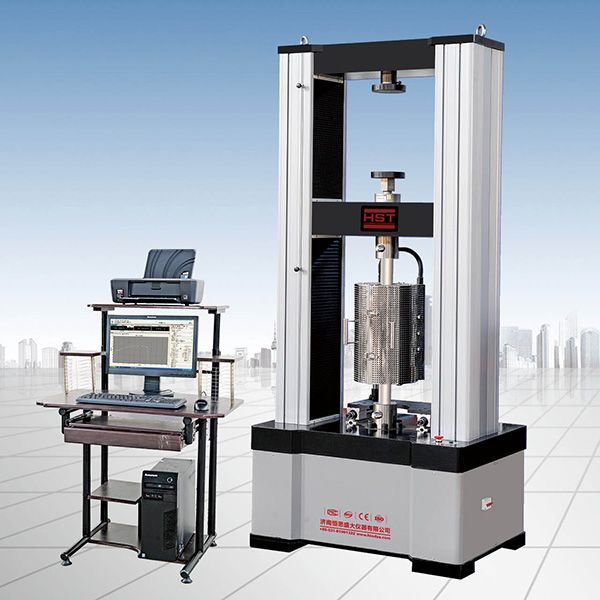

铝型材高温拉伸试验机产品结构:
1.恒温箱为一电热恒温鼓风干燥箱,工作温度300℃,控制灵敏度±1℃,箱体由薄钢板构成,工作室与箱体外壳间以玻璃纤维作保温层材料。
2.箱门中间有一玻璃窗,以供观察工作室内之情况。全部电器操作设备均装于箱左侧控制层内。控制层内有侧门可以卸下,以备检查或修理线路时用。电热器装于箱体内工作室下,共分二组,即“加热1”“加热2”,并有指示灯指示加热工作,灯亮表示电热器工作,灯灭表示加热停止。
3.加载机构由杠杆、砝码、加载螺栓、加载手轮等组成。将10个或10个以上的试样由连接夹具串好后吊在杠杆端部,利用杠杆尾部砝码的重量,通过杠杆对试样施加试验力,当试样长时间加载后产生变形,而使杠杆倾斜时,利用加载螺栓及手轮调节,使杠杆重新达到水平位置,以保证试验力的准确。
4.操作步骤:
(1)将10个试样用连接夹具串好(一般每串能试验10个或10个以上的试样),通过夹具螺栓6连接到杠杆4的头补。将钢丝绳13连接在夹具下部的螺栓上,通过手轮调节杠杆平衡。
(2)开通恒温箱电源,刚开始加热时,可开启两组加热开关,再将控温仪表的按键设置所需的温度即可,指示灯亮同时可开启鼓风机开关,使鼓风机工作。
(3)当温度升到所需温度时,指示灯灭,刚开始恒温时,可能会出现温度继续上升,此乃余热影响,此现象约半小时左右会趋于稳定。在恒温过程中借助箱内温控器自动控温,不用人工管理。
(4)恒温时可关闭一组加热开关,只留一组电热器工作,以免功率过大,影响恒温效果。
(5)将砝码装在砝码托盘1上,如果杠杆不水平时可继续调节手轮使杠杆水平。此时可计算试验开始时间,1000小时后关闭电源,取下试样,测量试样尺寸,判定是否合乎标准。
铝型材高温拉伸试验机产品参数:
1.试样尺寸:100mm±1mm;
2.试样数量:100个(根据试样的形状和尺寸,可适当增加或减少);
3.试验力:1000N;试验力精度:≤±1%;加力方式:杠杆+砝码;电源:220V;
4.功率:6kW;重量:200kg;
5.工作室尺寸:500(宽)×600(深)×750(高)mm;
6.外形尺寸:1050(宽)×700(深)×1400(高)mm;
