GW钢筋弯曲试验机 产品详情 钢筋弯曲试验机操作规程。钢筋弯曲试验机是对钢筋进行冷弯试验和平面反向弯曲试验专用试验机。
GW钢筋弯曲试验机 功能特点:

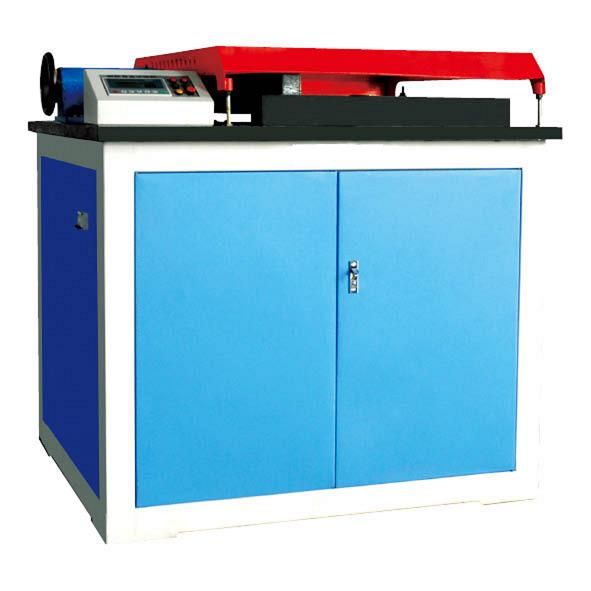

YGW-40钢筋弯曲试验机采用卧式结构,弯曲实验在工作台面操作,操作方法快捷。
采用液压加载,液压缸采用双向缸加荷,速度快、效率高。活塞前端配置弯曲压头插座,能快速方便更换所需冷弯压头。本机弯曲支撑点和活塞前端调整距离大,并配有反弯压头,能够进行反弯实验。
本机通过手轮转动双向丝杆,使弯曲支撑同步进退,以调整弯曲支点距离,能够进行180°弯曲实验。本机结构紧凑,钢性强,调节丝杆放置于支撑滑块槽后侧,防止氧化皮落入损坏丝杆。本机设计有氧化皮回收装置,可将氧化皮通过内部接料盘自动流回机外料桶中。本机采用光电编码器进行角度显示和控制,显示准确、可靠。
并在实验台前部设有角度盘式指示装置,该机具备弯曲角度双显装置。本机在压力油路中设计有压力传感装置,对试样弯曲进行弯曲力值显示。YGW-40钢筋弯曲试验机在控制系统中弯曲角度可以任意设置,精度高,操作方便快捷。
液压系统采用三位四通电磁阀控制,中位使油缸两腔闭合,可适当进行弯曲负荷保持。电器对油缸和油源进行四点限位控制,双重保护,因而设备更加安全可靠。
GW钢筋弯曲试验机 的操作规程
1、在被检验的金属线材上截取长200mm-500mm的一段,进行矫直,矫直时不得损伤线材表面。
2、按照参数表中线材直径大小选择夹片园弧半径r,夹片园弧顶部至拨杆底面的距离b,以及拨杆孔φ,每付夹片上都打印了园弧半径数字以供选择。
3、主杆上有相互垂直的四个孔,调正拔杆的方向可得到你所需要的孔位。
4、将摇臂处于垂直的位置,并以此作试验的起始状态,将试样先穿入两面三刀夹片中底板的孔内,然后垂直向上从拨杆的下部穿过拨杆孔再穿入上夹至顶部,转动上夹头手柄把线材上端的夹紧。
5、用手把上夹头往下按15-25mm后稳住,转动主夹片手柄将下端夹紧进行弯曲。
6、弯曲试样时,应使用较均匀的速度(约1次/秒)。
7、弯曲记数是从起始位置向右弯曲90度,试样返回至起始位置为次,再向左弯曲90度,试样再返回起始位置为第二次以此类推至试样折断为止,试样折断的一次弯曲次数不计。
8、长期使用后夹片的园弧表面若出现压伤的痕迹应更换夹片。
9、油杯及有相对滑动处应经常加油,保持润滑。
10、使用后应擦拭干净并涂上防锈油以防锈蚀。
(以上参数仅供参考,详细参数以真实设备为主)
