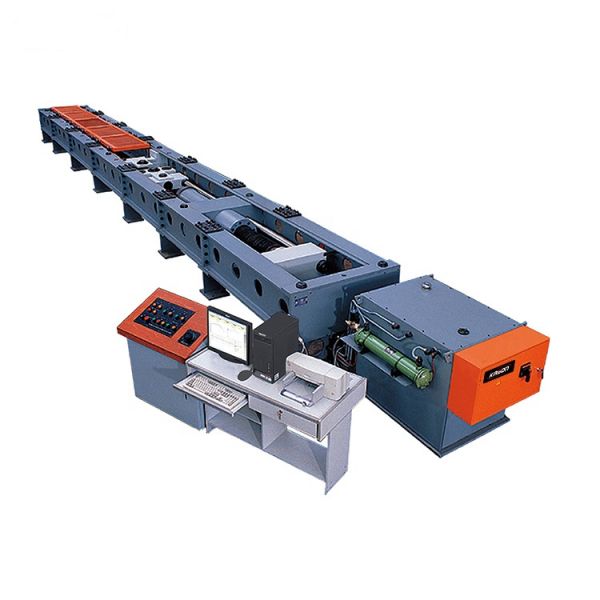

架空地线卧式拉力试验机

架空地线卧式拉力试验机简介：

液压系统由高低压系统两部分组成，共用一个油箱。高压系统和低压系统相互独立，减少高低压系统之间的液压干涉，提高控制精度。

高压系统为伺服系统，采用伺服阀控制，并采用差动油路系统，在满足试验要求的情况下，可以限度的节约试验的准备时间。泵站配置不大于5μ精密滤油器；采用压力跟随系统，随着负荷的增加，液压系统的压力同时增大，保证了加荷速度的稳定；溢流阀控制系统的压力，具有安全保护作用；整套系统按照节能、布局简洁的原则进行设计；油箱配电子式油温油位计、高压滤油器、空气滤清器等并带有油温、液位、油阻保护与指示装置，根据油路的使用要求，油源预留水冷接口（蓄水池等水冷装置由用户自备）。

低压系统采用定压系统，主要完成后移动夹头的移动、后移动夹头的插销固定、钳口的夹紧等动作。

主菜单：

集全数字电液伺服闭环控制、数据处理、数据分析于一体

具备完整的文件操作功能，如试验报告、试验参数、系统参数均可以文件方式存储。

支持各类商业通用打印机。

控制系统以软件系统为支撑，升级简易。

软件主界面集材料试验日常操作所有功能，如试样信息录入、试样选择、曲线绘制、数据显示、数据处理、数据分析、试验操作等功能于一体，试验操作简易、快捷。

架空地线卧式拉力试验机符合标准：

GB/T 228.1-2010 《金属材料 拉伸试验 第1部分 室温试验方法》

GB/T 2611-2007 《试验机 通用技术要求》

架空地线卧式拉力试验机产品参数：

负荷：1500kN；

结构形式：单出杆双作用油缸框架结构；

试验操作高度：500mm；

驱动控制方式：微机控制电液伺服；

试验类型：常温金属拉伸等；

过载保护：105％过载保护(无变形、无机械损伤)；

整机噪声：不超过70dB；

负荷示值准确度：优于示值的±1%；

负荷分辨率：500000码，且全程分辨率不变；

力值测力范围：2%～100%FS（4kN～200kN，全程不分档）；

负荷控制精度：优于示值的±1%；

应力控制精度：优于示值的±1%；

位移示值准确度：优于示值的±1%；

位移分辨率：0.001mm；

位移控制精度（速度）:优于示值的±1%；

活塞向移动速度范围：0-50mm/min满负荷无极调速；

活塞空载移动速度：不小于100mm/min,并任意可调；

活塞行程：1000 mm；

拉伸空间：8500mm；

试验宽度：550 mm；

拉伸空间中心高度：500 mm；

主机外形尺寸：约7400×700×500（长×宽×高）；

控制柜外形尺寸(mm)：约1100×700×930。
